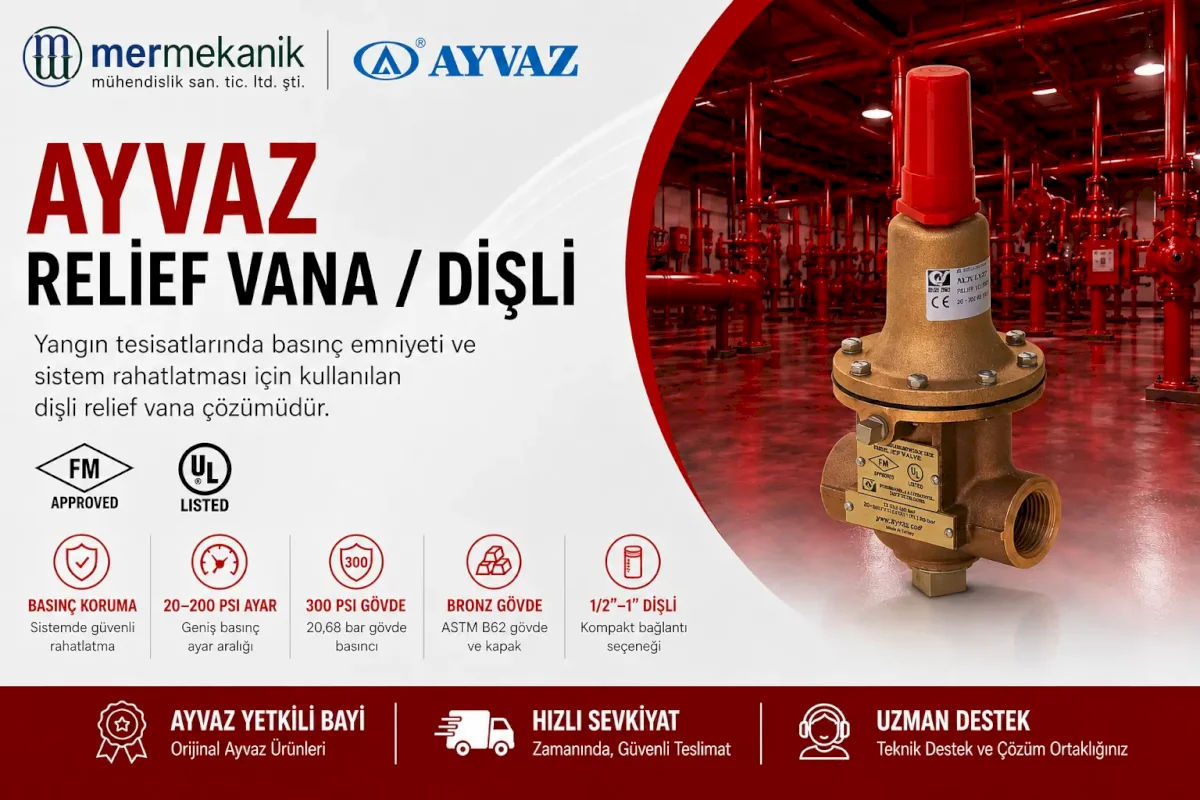

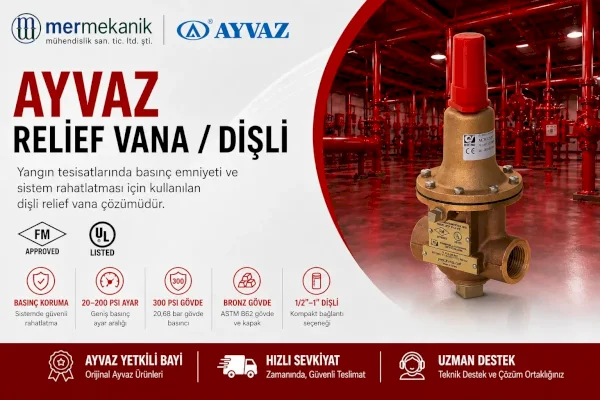

Ayvaz Relief Vana / Dişli

Ayvaz Relief Vana / Dişli, yangın tesisatlarında sistem basıncının kontrol edilmesine ve gerektiğinde fazla basıncın güvenli şekilde rahatlatılmasına yardımcı olan basınç kontrol ekipmanıdır. Özellikle yangın pompası ve basınçlı yangın tesisatı uygulamalarında, sistemin projede belirlenen çalışma şartları içerisinde tutulmasına katkı sağlar.

Ayvaz Yangın Grubu içerisinde yer alan dişli relief vana; 20-200 PSI (1,4-14 bar) arasında ayarlanabilir basınç aralığı, 300 PSI (20,68 bar) gövde basıncı ve 1/2" - 1" bağlantı seçenekleriyle sunulmaktadır.

Ayvaz Relief Vana / Dişli Teknik Özellikleri

Relief Vana Nedir?

Relief vana, tesisat içerisindeki basıncın belirlenen seviyenin üzerine çıkması durumunda sistem basıncının rahatlatılmasına yardımcı olan kontrol vanasıdır. Yangın tesisatlarında pompa çalışması, sistem karakteristiği veya işletme koşulları nedeniyle oluşabilecek yüksek basınçların kontrol altında tutulması sistem güvenliği açısından önemlidir.

Doğru seçilmiş ve doğru ayarlanmış bir relief vana, tesisattaki boru, vana ve diğer ekipmanların gereksiz yüksek basınca maruz kalmasının önlenmesine yardımcı olur.

20-200 PSI Basınç Ayar Aralığı

Ayvaz Relief Vana / Dişli için katalogda belirtilen basınç ayar aralığı 20-200 PSI (1,4-14 bar)'dır. Bu geniş ayar aralığı, ürünün farklı yangın tesisatı çalışma koşullarına göre projede belirlenen basınç seviyesine ayarlanmasına imkan verir.

Relief vana ayar değeri saha üzerinde rastgele belirlenmemelidir. Pompanın çalışma karakteristiği, sistem tasarım basıncı, hidrolik hesap ve proje şartları birlikte değerlendirilerek uygun ayar değeri seçilmelidir.

300 PSI Gövde Basıncı

Ürünün katalogdaki gövde basıncı 300 PSI (20,68 bar) olarak belirtilmiştir. Yangın tesisatlarında ürün seçilirken sistemde oluşabilecek maksimum basınç değerleriyle vana gövde basıncının uyumluluğu kontrol edilmelidir.

Bronz Döküm ASTM B62 Gövde ve Kapak

Ayvaz Relief Vana / Dişli ürününün gövde ve kapağı Bronz Döküm ASTM B62 malzemeden üretilmektedir. Bu malzeme yapısı, kompakt dişli vana uygulamalarında mekanik dayanım ve uzun süreli kullanım açısından önemli bir ürün özelliğidir.

Ürünün iç trim yapısında ise katalog bilgisine göre Pirinç ve 303 Paslanmaz Çelik malzemeler kullanılmaktadır.

Trim Nedir ve Neden Önemlidir?

Vanaların trim grubu, akışın ve basınç kontrolünün gerçekleştiği hareketli ve işlevsel iç parçaları ifade eder. Relief vanalarda trim bileşenlerinin malzeme yapısı, vananın kontrollü çalışması ve mekanik hareketlerin sürekliliği açısından önem taşır.

Ayvaz Relief Vana / Dişli ürününde trim malzemesi katalogda Pirinç ve 303 Paslanmaz Çelik olarak belirtilmektedir.

1/2" - 1" Dişli Bağlantı

Ürün 1/2" ile 1" arasındaki dişli bağlantı ölçülerinde sunulmaktadır. Dişli bağlantı yapısı, uygun çaplı yangın tesisatı hatlarında kompakt montaj imkanı sağlar.

Vana çapının seçimi yapılırken yalnızca mevcut boru çapı değil, sistem debisi, basınç koşulları, relief hattının tasarımı ve proje detayları birlikte değerlendirilmelidir.

Yangın Tesisatında Relief Vana Neden Kullanılır?

Yangın tesisatları belirli basınç değerleri içerisinde çalışacak şekilde projelendirilir. Sistem basıncının tasarım değerlerinin üzerine çıkması, tesisat ekipmanlarında istenmeyen mekanik yükler oluşturabilir.

Relief vana, sistemde belirlenen basınç seviyesinin aşılması halinde basıncın kontrol edilmesine ve sistemin rahatlatılmasına yardımcı olarak yangın tesisatının güvenli işletilmesine katkı sağlar.

Yangın Pompası Sistemlerinde Basınç Kontrolü

Yangın pompasının oluşturduğu basınç ile tesisatın ihtiyaç duyduğu basınç her çalışma koşulunda aynı olmayabilir. Bu nedenle yangın pompası sistemlerinde basınç değerlerinin proje kapsamında kontrol edilmesi gerekir.

Relief vana seçimi ve ayarı yapılırken yangın pompasının çalışma karakteristiği, sistem basıncı ve hidrolik hesap sonuçları göz önünde bulundurulmalıdır.

Relief Vana ve Basınç Düşürücü Vana Arasındaki Fark

Relief vana ile basınç düşürücü vana aynı amaçla kullanılan ürünler değildir. Relief vananın temel görevi yüksek basınç durumunda sistemin rahatlatılmasına yardımcı olmaktır. Basınç düşürücü vana ise vana sonrasındaki basıncın belirlenen seviyeye düşürülerek kontrol edilmesi amacıyla kullanılır.

Bu nedenle yangın projesinde belirtilen vana tipinin doğru okunması ve relief vana yerine basınç düşürücü vana veya basınç düşürücü vana yerine relief vana kullanılmaması önemlidir.

Relief Vana Seçiminde Dikkat Edilmesi Gerekenler

• Sistemin maksimum basınç değerinin kontrol edilmesi
• Projedeki relief vana ayar basıncının belirlenmesi
• Vananın basınç ayar aralığının projeye uygunluğunun kontrol edilmesi
• Bağlantı çapının proje ve tesisatla uyumlu seçilmesi
• Relief hattının projeye uygun şekilde düzenlenmesi
• Ürün teknik dokümanlarının şartnameyle karşılaştırılması
• Saha ayarının yetkili teknik personel tarafından yapılması

Montaj ve Devreye Alma

Relief vananın doğru çalışabilmesi için montaj yönü, bağlantı şekli ve sistem içerisindeki konumu proje detaylarına uygun olmalıdır. Dişli bağlantı yapılırken vana gövdesinin aşırı mekanik zorlamaya maruz bırakılmaması ve tesisatın vana üzerinde yük oluşturmaması önemlidir.

Devreye alma sırasında relief vana ayar değeri sistem basıncıyla birlikte kontrol edilmeli ve proje tarafından belirlenen çalışma koşullarına göre ayar yapılmalıdır.

Bakım ve Periyodik Kontrol

Yangın tesisatındaki kontrol vanaları, sistemin uzun süre devreye girmeden bekleyebildiği göz önüne alınarak periyodik bakım ve kontroller kapsamında değerlendirilmelidir. Relief vananın ayar durumu, bağlantıları ve çalışma fonksiyonunun tesisat bakım prosedürlerine göre kontrol edilmesi önemlidir.

Kamu Kurumları ve Teknik Şartname Projeleri

Kamu kurumları, hastaneler, endüstriyel tesisler, alışveriş merkezleri, oteller ve teknik şartnameye bağlı büyük ölçekli yangın tesisatı projelerinde vana seçimi yalnızca bağlantı ölçüsüne göre yapılmamalıdır.

Gövde basıncı, ayar aralığı, gövde ve trim malzemeleri ile proje tarafından talep edilen teknik kriterler birlikte değerlendirilmelidir. Ayvaz Relief Vana / Dişli için katalogda belirtilen teknik özellikler malzeme onay dosyasına esas alınarak proje şartlarıyla karşılaştırılabilir.

Mermekanik Ayvaz Yetkili Bayi Desteği

Mermekanik Mühendislik, Ayvaz yetkili bayi olarak yangın tesisatı vana gruplarında proje bazlı ürün seçimi, teknik doküman desteği, tekliflendirme ve ürün tedariği konusunda hizmet sunmaktadır.

• Ayvaz yetkili bayi güvencesi
• Relief vana ürün seçim desteği
• Basınç ve bağlantı değerlerinin proje kontrolü
• Teknik şartname ve malzeme onay desteği
• Kamu ve özel sektör projelerine teklif desteği
• Hızlı sevkiyat ve ürün tedariği

Ayvaz Relief Vana / Dişli için fiyat, stok, teknik doküman, malzeme onay dosyası ve proje teklifi taleplerinizde Mermekanik Mühendislik ile iletişime geçebilirsiniz.
