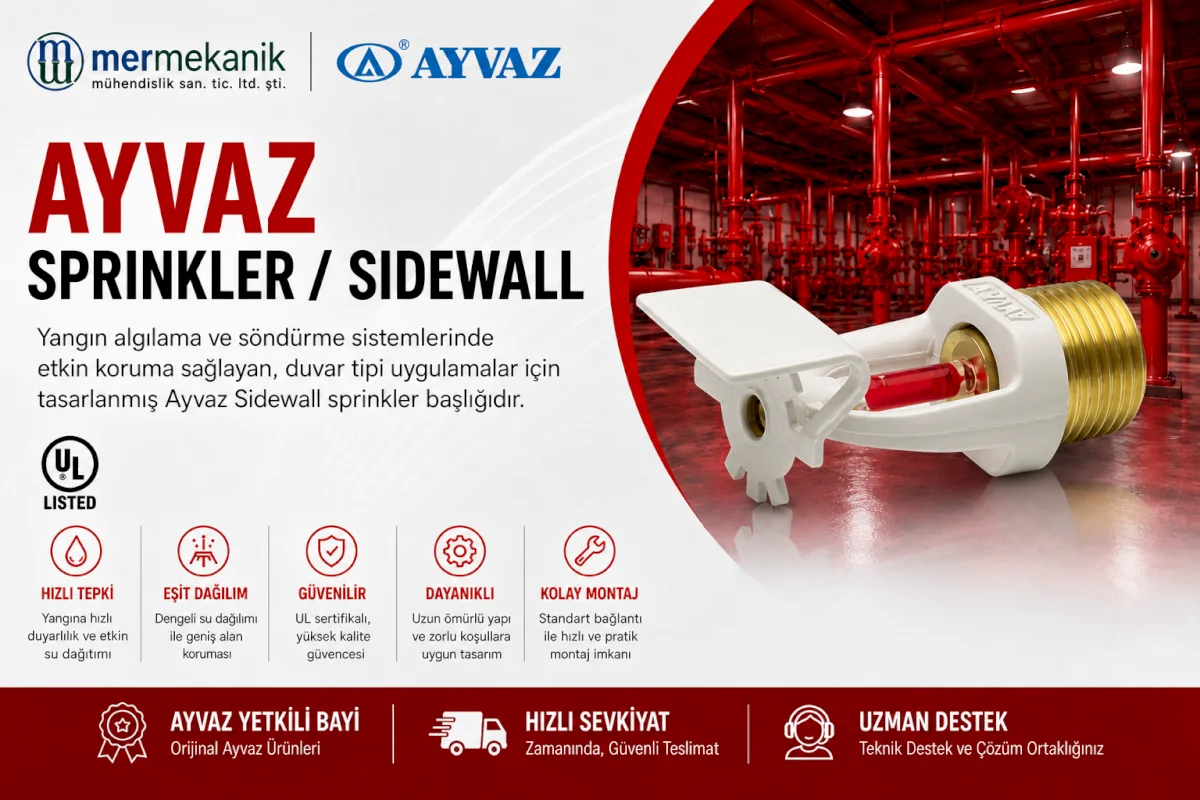

Ayvaz Sprinkler / Sidewall

Ayvaz Sprinkler / Sidewall, otomatik yangın söndürme sistemlerinde sprinkler başlığının duvar yüzeyine veya duvara yakın yatay bağlantı noktasına monte edilmesinin gerektiği uygulamalar için kullanılan sprinkler tipidir. Sidewall sprinkler yapısı, suyun korunan mahal içerisine yatay doğrultuda ve kullanım amacına uygun dağıtılmasına yardımcı olacak şekilde uygulanır.

Ayvaz Yangın Grubu kataloğunda Sidewall sprinkler için kullanım alanları konut, ofis, otel ve öğrenci yurtları olarak belirtilmektedir. Ürünün katalogda verilen K Faktörü 5.6 (80), bağlantı ölçüsü ise 1/2" olarak tanımlanmıştır. Ürün ayrıca katalog üzerinde UL Listed işaretiyle sunulmaktadır.

Ayvaz Sidewall Sprinkler Teknik Özellikleri

Sidewall Sprinkler Nedir?

Sidewall sprinkler, klasik pendent sprinkler uygulamalarından farklı olarak duvar yüzeyine veya duvara yakın noktaya yatay konumda monte edilen sprinkler başlığıdır. Bu sprinkler tipi özellikle tavan üzerinden bağlantı yapılmasının uygun olmadığı veya mimari ve mekanik tesisat koordinasyonu nedeniyle duvar üzerinden sprinkler yerleşiminin tercih edildiği projelerde değerlendirilir.

Sidewall sprinkler başlığının deflektör geometrisi, sprinkler devreye girdiğinde suyun korunan alana uygun şekilde yönlendirilmesinde önemli rol oynar. Bu nedenle ürünün montaj yönü, duvara olan konumu ve deflektörün yerleşimi proje detaylarına uygun olmalıdır.

Sidewall ve Pendent Sprinkler Arasındaki Temel Fark

Pendent sprinkler genel olarak tavandan aşağı yönlü uygulamalarda kullanılırken, Sidewall sprinkler duvar üzerinden yatay doğrultuda uygulanır. İki sprinkler tipinin yalnızca fiziksel görünümü değil, montaj yönü ve su dağılım geometrisi de farklıdır.

Bu nedenle onaylı projede Pendent sprinkler gösterilmiş bir noktaya proje kontrolü yapılmadan Sidewall sprinkler takılması doğru değildir. Aynı şekilde, Sidewall olarak projelendirilmiş bir sprinkler noktasında farklı sprinkler tipine geçilmeden önce proje, hidrolik hesap ve teknik şartname kontrol edilmelidir.

K Faktörü 5.6 (80) Ne İfade Eder?

Sprinkler sistemlerinde K faktörü, sprinkler başlığının hidrolik karakteristiğinin ifade edilmesinde kullanılan temel parametrelerden biridir. Sprinkler üzerinden geçen su debisi ile sprinkler girişindeki basınç arasındaki ilişkinin proje hesaplarında değerlendirilmesini sağlar.

Ayvaz Sidewall sprinkler için katalogda belirtilen değer K 5.6 (80)'dir. Bu değer, sprinkler sisteminin hidrolik hesaplarında dikkate alınmalı ve projede ihtiyaç duyulan su debisiyle uyumluluğu kontrol edilmelidir.

Bir sprinkler ürününün sadece bağlantı ölçüsünün aynı olması, başka bir sprinkler ürünüyle doğrudan değiştirilebileceği anlamına gelmez. Özellikle K faktörü değiştiğinde hidrolik hesabın ve tasarım kriterlerinin tekrar değerlendirilmesi gerekebilir.

1/2" Sprinkler Bağlantısı

Ayvaz Sprinkler / Sidewall ürününün katalogdaki bağlantı ölçüsü 1/2" olarak belirtilmektedir. Montaj sırasında sprinkler bağlantı noktasının branşman tesisatıyla doğru eksende buluşması ve sprinkler başlığının mekanik zorlanmaya maruz bırakılmaması önemlidir.

Duvar tipi sprinkler uygulamalarında bağlantı noktasının bitmiş duvar yüzeyiyle koordinasyonu da ayrıca kontrol edilmelidir. Duvar kalınlığı, kaplama malzemesi, mimari bitiş ve sprinkler bağlantı derinliği montaj öncesinde dikkate alınmalıdır.

Sidewall Sprinkler Nerelerde Kullanılır?

Ayvaz kataloğunda Sidewall sprinkler aşağıdaki uygulama alanları için belirtilmektedir:

• Konut projeleri
• Ofis yapıları
• Oteller
• Öğrenci yurtları

Bu yapı türlerinde Sidewall sprinkler özellikle koridor, oda, konaklama alanı, ofis bölümü veya mimari koşulların duvar tipi sprinkler kullanımına uygun olduğu mahallerde proje tasarımına göre değerlendirilebilir.

Otel ve Yurt Projelerinde Sidewall Sprinkler

Otel ve öğrenci yurdu projelerinde oda içi mimari detaylar, asma tavanlar, dekoratif tavan uygulamaları, aydınlatma elemanları ve mekanik tesisat yoğunluğu sprinkler yerleşimini doğrudan etkileyebilir.

Bu tür projelerde Sidewall sprinkler kullanılması halinde sprinkler başlığının duvardaki kotu, yatak veya mobilya yerleşimi, perde-korniş sistemleri ve diğer mimari elemanlarla ilişkisi proje aşamasında kontrol edilmelidir.

Ofis Projelerinde Mimari ve Mekanik Koordinasyon

Ofis projelerinde bölme duvarlar, cam bölmeler, asma tavanlar, HVAC kanalları ve aydınlatma sistemleri sprinkler koordinasyonunun dikkatli yapılmasını gerektirir. Sidewall sprinkler, uygun tasarım koşullarında duvar üzerinden uygulama avantajı sağlayabilir.

Ancak sprinkler başlığının önünde su dağılımını engelleyecek sabit mobilya, dolap, dekoratif panel veya diğer yapı elemanlarının bulunmaması için saha uygulaması proje ile birlikte kontrol edilmelidir.

Deflektör ve Montaj Yönü Neden Önemlidir?

Sidewall sprinkler başlığında deflektörün konumu, sprinkler suyunun dağılım geometrisi açısından kritik öneme sahiptir. Sprinkler montajının yanlış yönde veya eğik yapılması, tasarlanan su dağılımının bozulmasına neden olabilir.

Bu nedenle sprinkler montajında yalnızca dişli bağlantının sıkılması değil, ürünün doğru yönde ve proje detayına uygun şekilde sabitlenmesi de kontrol edilmelidir.

Sprinkler Sisteminde Çalışma Prensibi

Otomatik sprinkler sistemlerinde sprinkler başlıkları, yangının oluşturduğu ısı etkisi sonucunda ilgili sprinkler başlığındaki ısıya duyarlı elemanın devreye girmesi prensibiyle çalışır. Aktive olan sprinkler üzerinden gelen su deflektöre ulaşır ve korunan alana dağıtılır.

Sprinkler sistemindeki bütün başlıkların aynı anda açılması gerektiği şeklindeki yaygın yaklaşım doğru değildir. Standart otomatik sprinkler sistemlerinde, yangının ısısından etkilenen sprinkler başlıklarının çalışması esas alınır.

UL Listed Sidewall Sprinkler

Ayvaz Sprinkler / Sidewall, Ayvaz Yangın Grubu kataloğunda UL Listed olarak belirtilmektedir. UL belgelendirmesinin şartname kapsamında talep edildiği projelerde ürünün güncel belge ve teknik dokümanlarının malzeme onay sürecinde kontrol edilmesi önemlidir.

Özellikle kamu projeleri, uluslararası teknik şartnameler ve marka onaylı uygulamalarda sprinkler ürününün belge kapsamı, tip bilgisi, K faktörü ve bağlantı ölçüsü proje şartlarıyla birlikte değerlendirilmelidir.

Sidewall Sprinkler Seçiminde Dikkat Edilecek Noktalar

Sprinkler seçiminde yalnızca ürünün markası veya bağlantı ölçüsü üzerinden karar verilmemelidir. Projede belirtilen sprinkler tipi, K faktörü, sertifikasyon, kullanım alanı, yerleşim yönü ve hidrolik hesap koşulları birlikte değerlendirilmelidir.

Ayvaz Sidewall sprinkler için katalogda verilen K 5.6 (80), 1/2" bağlantı ve UL Listed bilgileri ürün seçiminde temel kontrol kriterleridir.

Montajda Sık Karşılaşılan Hatalar

Sidewall sprinkler uygulamalarında en sık karşılaşılan sorunlar arasında sprinkler yönünün yanlış bırakılması, ürünün duvar yüzeyine göre hatalı kotta monte edilmesi, deflektör önüne engel gelmesi, proje dışı sprinkler tipi kullanılması ve K faktörü kontrolü yapılmadan ürün değişikliği yapılması sayılabilir.

Bu hataların önüne geçebilmek için sprinkler montajının mekanik proje, uygulama detayı ve ilgili teknik şartnameyle birlikte kontrol edilmesi gerekir.

Kamu Kurumları ve Marka Onaylı Projeler

Kamu kurumları, hastaneler, oteller, öğrenci yurtları, idari yapılar ve teknik şartnameye bağlı özel sektör projelerinde sprinkler ürünlerinin malzeme onay süreci önemlidir.

Bu tür projelerde Ayvaz Sidewall sprinkler değerlendirilirken teknik katalog, UL belgesi, K faktörü, bağlantı ölçüsü ve onaylı proje bilgileri birlikte incelenmelidir.

Mermekanik Ayvaz Yetkili Bayi Desteği

Mermekanik Mühendislik, Ayvaz yetkili bayi olarak sprinkler ürünlerinde proje bazlı ürün seçimi, teknik doküman desteği, tekliflendirme, malzeme onay süreçleri ve ürün tedariği konusunda profesyonel destek sunmaktadır.

Ayvaz Sprinkler / Sidewall için fiyat, stok, teknik doküman, proje teklifi ve malzeme onay dosyası taleplerinizde Mermekanik Mühendislik ile iletişime geçebilirsiniz.
