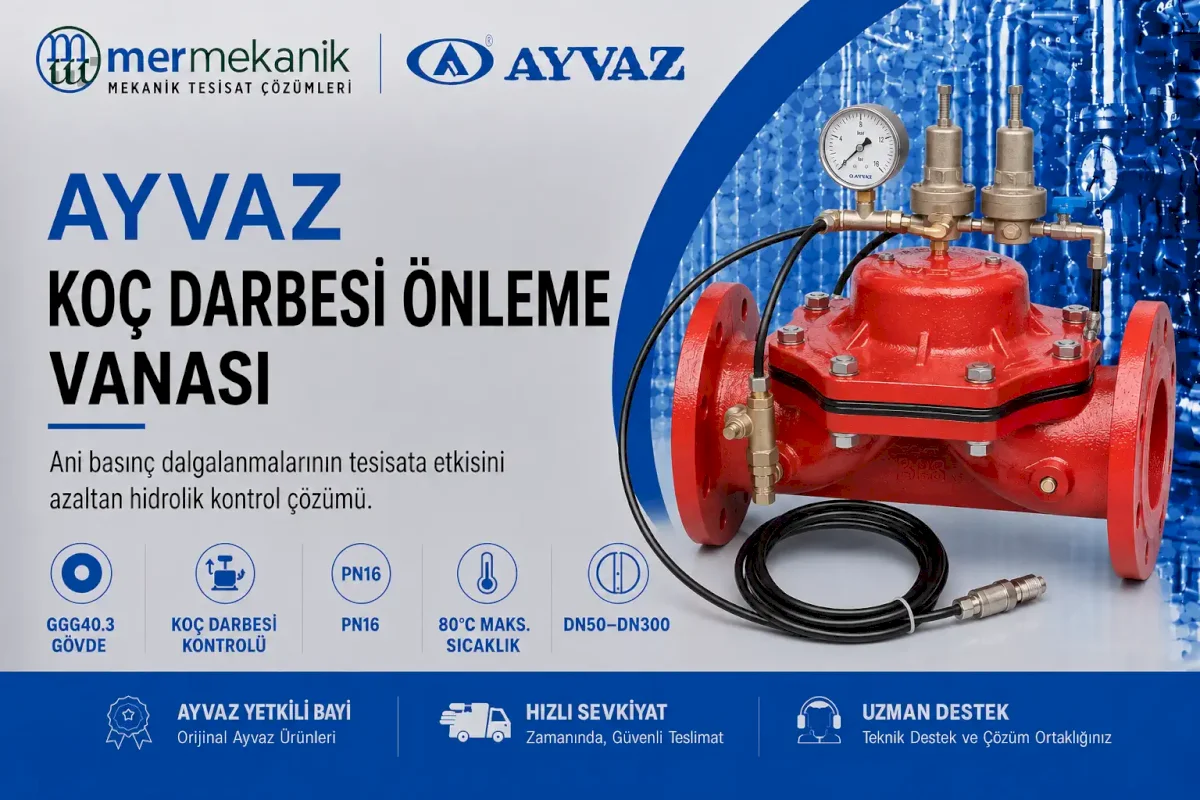

Ayvaz Koç Darbesi Önleme Vanası

Ayvaz Koç Darbesi Önleme Vanası, boru hatlarında meydana gelebilecek ani basınç dalgalanmalarının tesisat ve ekipmanlar üzerindeki etkisini azaltmaya yardımcı olan pilot kontrollü hidrolik vana çözümüdür. Pompa istasyonları, uzun iletim hatları ve değişken çalışma koşullarına sahip su sistemlerinde değerlendirilebilir.

GGG40.3 sfero döküm gövdesi, flanşlı bağlantısı, 16 bar maksimum çalışma basıncı ve DN50–DN300 çap seçenekleri sayesinde belediye altyapıları, su idareleri, sulama sistemleri ve endüstriyel su tesisatlarında kullanılabilecek teknik özelliklere sahiptir.

Koç Darbesi Nedir?

Koç darbesi; pompanın aniden durması, vananın hızlı kapanması veya akış hızının kısa sürede değişmesi sonucunda boru hattında oluşabilen basınç dalgasıdır. Oluşan ani basınç değişimleri borulara, flanşlara, vanalara, pompalara ve diğer tesisat ekipmanlarına zarar verebilir.

Koç darbesi önleme vanası, pilot kontrol düzeni üzerinden hidrolik olarak çalışarak ani basınç yükselmelerinin sistem üzerindeki etkisinin sınırlandırılmasına yardımcı olur. Sağlıklı sonuç için ürün seçimi ve pilot ayarı, sistemin gerçek çalışma değerleri dikkate alınarak yapılmalıdır.

Teknik Özellikler

Katalog notu: Vana çapı büyüdükçe minimum açma basıncı düşmektedir. Opsiyonel ince diyafram 5 barın üzerindeki uygulamalarda kullanılmamalıdır.

Sisteme Sağladığı Avantajlar

• Ani basınç dalgalanmalarının tesisata etkisini azaltmaya yardımcı olur.
• Pompa, vana, boru ve bağlantı ekipmanlarının korunmasını destekler.
• Uzun iletim hatlarının daha kontrollü işletilmesine katkı sağlar.
• Pilot kontrollü hidrolik çalışma prensibi sunar.
• Flanşlı bağlantısıyla ana su hatlarına uygulanabilir.
• GGG40.3 sfero döküm gövdesiyle altyapı projelerine uygundur.
• DN50–DN300 çap aralığıyla farklı kapasitedeki sistemlere uyarlanabilir.

Başlıca Kullanım Alanları

• Belediye içme ve kullanma suyu şebekeleri
• Su ve kanalizasyon idarelerine ait pompa istasyonları
• Terfi merkezleri ve basınçlandırma tesisleri
• Uzun mesafeli isale ve iletim hatları
• Depo dolum ve şebeke besleme sistemleri
• Tarımsal ve peyzaj sulama hatları
• Organize sanayi bölgesi su altyapıları
• Endüstriyel proses ve kullanım suyu tesisatları
• Kamu tesisleri ve büyük ölçekli mekanik projeler

Kamu Kurumları ve Marka Onayı Süreçleri

Ayvaz Koç Darbesi Önleme Vanası; belediyeler, su ve kanalizasyon idareleri, kamu işletmeleri ve altyapı yüklenicilerinin hazırladığı pompa istasyonu ve isale hattı projelerinde değerlendirilebilir. GGG40.3 gövde, PN16 çalışma basıncı, flanşlı bağlantı ve DN50–DN300 çap aralığı teknik şartname dosyalarında açık şekilde belirtilebilir.

Marka onayı, ürün kabulü ve kamu ihale süreçlerinde talep edilen belgeler ilgili kurumun güncel şartnamesine göre değişebilir. Ürünün teknik değerleri, bağlantı ölçüleri, pilot kontrol düzeni ve istenen dokümanlar kurum şartnamesiyle birlikte kontrol edilmelidir. Resmî marka onayı veya uygunluk kararı yalnızca ilgili kurum tarafından verilebilir.

Ürün Seçiminde Dikkat Edilmesi Gerekenler

Koç darbesi önleme vanasının seçimi yalnızca boru çapına göre yapılmamalıdır. Sağlıklı ürün seçimi ve pilot ayarı için aşağıdaki proje verilerinin birlikte değerlendirilmesi gerekir:

• Normal, minimum ve maksimum hat debisi
• Pompa debisi ve basma yüksekliği
• Statik ve dinamik çalışma basınçları
• Boru hattının uzunluğu, çapı ve malzeme türü
• Akış hızı ve pompanın durma süresi
• Vana giriş ve çıkış basınçları
• Minimum açma basıncı
• Akışkan türü ve maksimum çalışma sıcaklığı
• Montaj noktası ve tahliye koşulları

Koç darbesi riski bulunan kritik sistemlerde geçici rejim veya hidrolik darbe hesabı yapılması tavsiye edilir. Pilot devrenin kir ve tortudan korunması için tesisat koşullarına uygun bir pislik tutucu kullanılmalı; ilk ayar ve devreye alma işlemleri yetkin teknik personel tarafından gerçekleştirilmelidir.

Ayvaz Yetkili Bayi Mermekanik

Mermekanik, Ayvaz koç darbesi önleme vanalarının proje şartlarına uygun çap ve çalışma değerleriyle belirlenmesi konusunda teknik ürün desteği sunar. Belediye altyapıları, kamu projeleri, su idareleri ve endüstriyel tesisler için ürün seçimi, teknik şartname değerlendirmesi ve teklif hazırlama süreçlerinde destek alabilirsiniz.

Teklif ve ürün seçimi için pompa bilgileri, hat debisi, basınç değerleri, boru çapı, hat uzunluğu, akışkan sıcaklığı ve montaj noktasının paylaşılması tavsiye edilir.

Teknik değerler Ayvaz ürün kataloğu esas alınarak hazırlanmıştır. Üretici tarafından yapılabilecek teknik değişiklikler ve projeye özel çalışma koşulları sipariş öncesinde doğrulanmalıdır.
