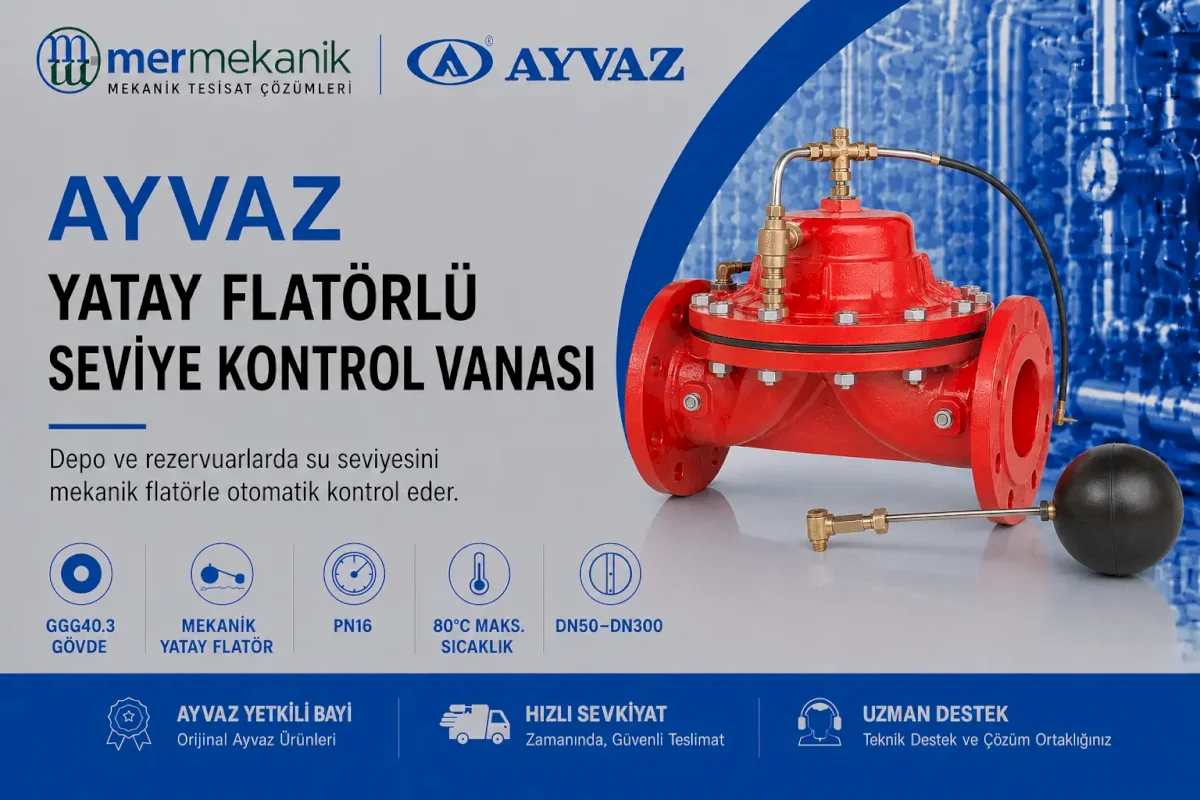

Ayvaz Yatay Flatörlü Seviye Kontrol Vanası

Ayvaz yatay flatörlü seviye kontrol vanası, su depoları ve rezervuarlardaki sıvı seviyesini mekanik flatör aracılığıyla algılayarak dolum hattını otomatik olarak açıp kapatan pilot kontrollü hidrolik vanadır.

GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle belediye depoları, kamu tesisleri, sulama sistemleri ve endüstriyel su rezervuarlarında kullanılabilir.

Ayvaz Yatay Flatörlü Seviye Kontrol Vanası Teknik Özellikleri

Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır.

Yatay Flatörlü Seviye Kontrolü Nasıl Çalışır?

Mekanik flatör, depo içerisindeki su seviyesine bağlı olarak yukarı ve aşağı hareket eder. Su seviyesi düştüğünde flatör pilot devreye dolum ihtiyacını iletir ve ana vana kontrollü biçimde açılır.

Depodaki su seviyesi ayarlanan üst sınıra ulaştığında flatör yükselir ve pilot devre ana vananın kapanmasını sağlar. Böylece depo dolumu, elektrik enerjisine veya elektronik seviye sensörüne ihtiyaç duyulmadan mekanik ve hidrolik olarak kontrol edilir.

Taşma ve Gereksiz Su Kaybının Sınırlandırılması

Depo dolumunun manuel olarak kontrol edilmesi, taşma ve gereksiz su kaybı riskini artırabilir. Yatay flatörlü vana, su seviyesi üst sınıra ulaştığında dolum hattını otomatik olarak kapatarak kontrollü depo işletimine yardımcı olur.

Flatörün montaj yüksekliği ve hareket mesafesi, depoda istenen minimum ve maksimum seviyelere göre belirlenmelidir. Flatör kolunun serbest hareket etmesi ve depo içerisindeki diğer ekipmanlara temas etmemesi sağlanmalıdır.

Belediyeler ve Kamu Kurumlarında Kullanım

Ayvaz yatay flatörlü seviye kontrol vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu depoları, yangın suyu depoları, kamu binaları, hastaneler, üniversiteler ve sulama rezervuarlarında değerlendirilebilir.

Elektrik enerjisi gerektirmeyen mekanik seviye kontrolü, uzak saha depoları ve basit işletme yapısının tercih edildiği tesisler için avantaj sağlar. Flatör ve pilot bağlantı hattı, depo yerleşimine uygun şekilde projelendirilmelidir.

Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, flatör yapısı, minimum açma basıncı ve montaj koşulları teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.

Başlıca Kullanım Alanları

• Belediye içme suyu depoları
• Su ve kanalizasyon idareleri
• Yangın ve kullanma suyu depoları
• Kamu binalarının su depoları
• Hastane ve üniversite yerleşkeleri
• Sulama depoları ve rezervuarlar
• Endüstriyel su tankları
• Elektrik bulunmayan uzak saha depoları

Yatay Flatörlü Vana Seçimi

Doğru vana seçiminde depo dolum debisi, giriş basıncı, nominal çap, çalışma sıcaklığı, minimum açma basıncı, istenen su seviyesi ve flatör montaj alanı birlikte değerlendirilmelidir. Ana vana yalnız boru çapına göre değil, gerçek dolum debisine göre boyutlandırılmalıdır.

Flatör ayarı, pilot bağlantısı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.

Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.

Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
