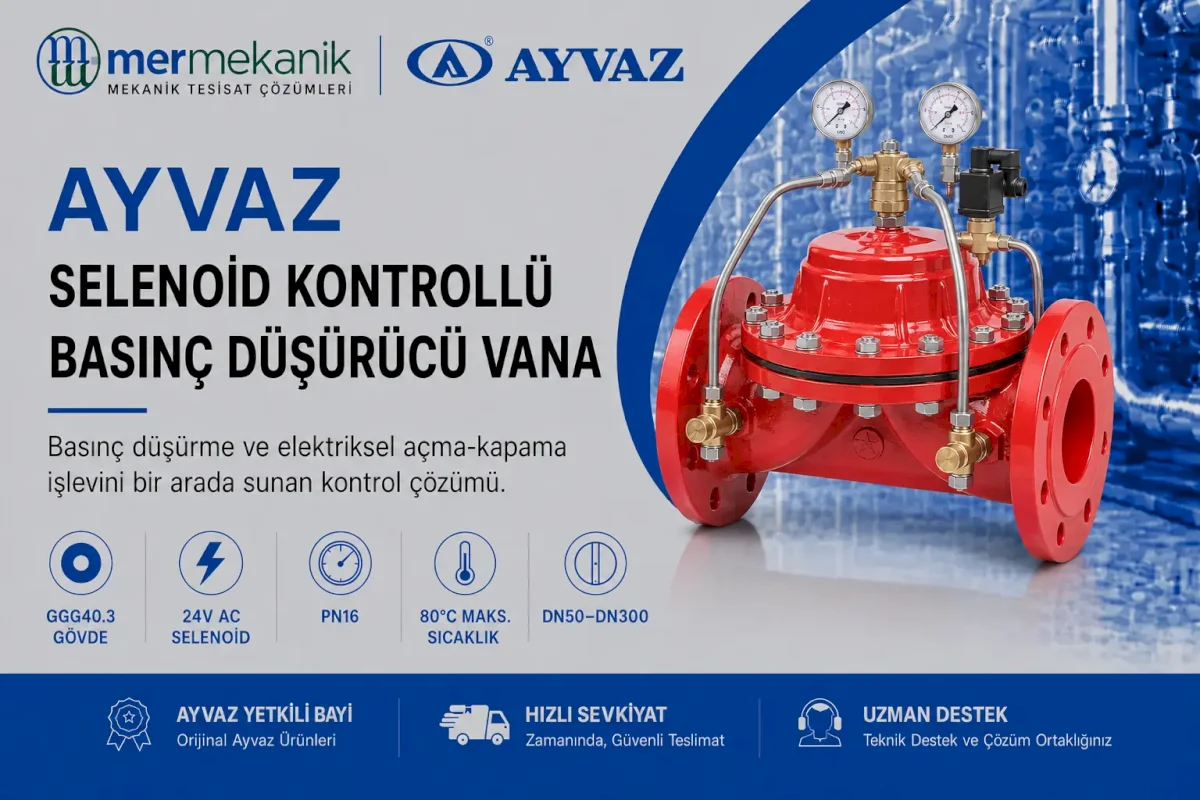

Ayvaz Selenoid Kontrollü Basınç Düşürücü Vana
Ayvaz selenoid kontrollü basınç düşürücü vana, yüksek giriş basıncını ayarlanan daha düşük çıkış basıncına indirirken pilot devresindeki 24V AC selenoid vana sayesinde elektriksel ve uzaktan kontrol imkânı sunan hidrolik kontrol vanasıdır.
GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle belediye şebekeleri, depolar, pompa istasyonları ve otomasyon gerektiren altyapı uygulamalarında kullanılabilir.
Selenoid Kontrollü Basınç Düşürücü Vana Teknik Özellikleri
| Gövde | GGG40.3 sfero döküm |
|---|---|
| Diyafram | Kort bezi takviyeli doğal kauçuk |
| Kapak | GG-25 pik döküm |
| Diyafram baskı halkası | Polyamid |
| Yay | SST 302 paslanmaz çelik |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 80 °C |
| Bağlantı tipi | Flanşlı |
| Selenoid vana beslemesi | 24V AC |
| Selenoid vana bağlantısı | 1/4” |
| Minimum açma basıncı | 2,5 bar |
| Opsiyonel ince diyafram | 1,5–5 bar çalışma aralığı |
| Çap seçenekleri | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 |
Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır.
Basınç Düşürme ve Elektriksel Kontrol
Hidrolik pilot devresi, çıkış tarafındaki basıncı algılayarak ana vananın açıklığını düzenler. Çıkış basıncı ayar değerinin üzerine çıktığında geçiş kesiti azaltılır; basınç düştüğünde ise geçiş kesiti artırılarak çıkış basıncının dengelenmesine yardımcı olunur.
Pilot devresine eklenen 24V AC selenoid vana, kontrol sisteminden gelen elektrik sinyaline göre ana vananın uzaktan kumanda edilmesini sağlar. Böylece basınç düşürme işlevi, otomasyon sisteminden verilen açma-kapama komutuyla birlikte kullanılabilir.
SCADA ve Otomasyon Sistemleriyle Kullanım
Selenoid kontrollü yapı; depo seviyesine, çalışma programına, acil durum senaryosuna veya merkezi otomasyon komutuna göre hattın uzaktan kontrol edilmesine imkân verir. 24V AC selenoid bobin, uygun röle ve kontrol ekipmanları üzerinden bina otomasyonu veya SCADA sistemine bağlanabilir.
Elektriksel kontrol senaryosu oluşturulurken vananın enerjili ve enerjisiz çalışma durumu, saha güvenlik senaryosu ve tesisatın işletme şartları proje müellifi tarafından belirlenmelidir.
Belediyeler ve Kamu Kurumlarında Kullanım
Ayvaz selenoid kontrollü basınç düşürücü vana; belediyeler, su ve kanalizasyon idareleri, içme suyu şebekeleri, depo giriş-çıkışları, pompa istasyonları, basınç bölgeleri ve uzaktan kontrol edilen altyapı sistemlerinde değerlendirilebilir.
Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, pilot devre, selenoid besleme gerilimi, bağlantı ölçüsü ve elektriksel çalışma senaryosu teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye içme suyu şebekeleri
- Su ve kanalizasyon idareleri
- SCADA kontrollü basınç bölgeleri
- Su deposu giriş ve çıkış hatları
- Pompa istasyonları
- Kamu binalarının ana su hatları
- Sulama ve altyapı sistemleri
- Uzaktan kontrollü endüstriyel su hatları
Doğru Vana Seçimi
Doğru seçimde maksimum ve minimum debi, giriş basıncı, istenen çıkış basıncı, nominal çap, minimum açma basıncı, çalışma sıcaklığı ve elektriksel kontrol senaryosu birlikte değerlendirilmelidir. Vana yalnız boru çapına göre değil, sistemin gerçek debi aralığına göre boyutlandırılmalıdır.
Pilot ayarı, selenoid bağlantısı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.
Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
