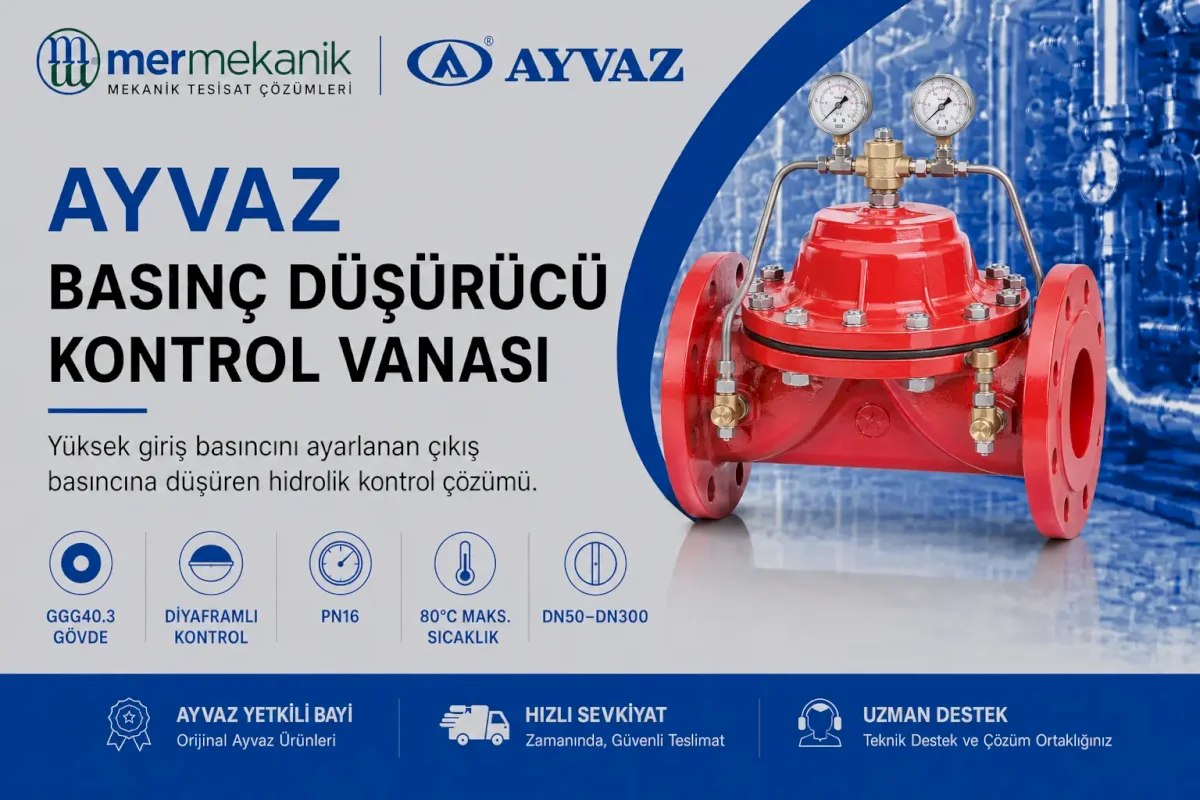

Ayvaz Basınç Düşürücü Kontrol Vanası
Ayvaz basınç düşürücü kontrol vanası, yüksek ve değişken giriş basıncını ayarlanan daha düşük çıkış basıncına indirerek hat basıncının kontrol edilmesine yardımcı olan pilot kontrollü hidrolik vanadır.
GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle içme suyu şebekeleri, altyapı sistemleri, depolar ve endüstriyel su hatlarında kullanılabilir.
Ayvaz Basınç Düşürücü Kontrol Vanası Teknik Özellikleri
| Gövde | GGG40.3 sfero döküm |
|---|---|
| Diyafram | Kort bezi takviyeli doğal kauçuk |
| Kapak | GG-25 pik döküm |
| Diyafram baskı halkası | Polyamid |
| Yay | SST 302 paslanmaz çelik |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 80 °C |
| Bağlantı tipi | Flanşlı |
| Minimum açma basıncı | 2,5 bar |
| Opsiyonel ince diyafram | 1,5–5 bar çalışma aralığı |
| Çap seçenekleri | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 |
Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır.
Basınç Düşürücü Kontrol Vanası Nasıl Çalışır?
Vana üzerindeki hidrolik pilot devresi, çıkış hattındaki basıncı algılar. Çıkış basıncı ayarlanan değerin üzerine çıktığında ana vana geçişi kısarak basıncı düşürür. Basınç ayar değerinin altına indiğinde ise geçiş kesitini artırarak çıkış basıncının dengelenmesine yardımcı olur.
Kontrol işlemi akışkanın kendi hidrolik enerjisiyle gerçekleşir. Standart basınç düşürücü modelin çalışması için elektrik veya harici bir aktüatör gerekmez.
Şebeke ve Tesisat Ekipmanlarının Korunması
Yüksek veya değişken şebeke basıncı; borular, vanalar, sayaçlar, bağlantı elemanları ve tesisata bağlı cihazlar üzerinde gereksiz yük oluşturabilir. Basınç düşürücü kontrol vanası, çıkış tarafındaki basıncın kontrollü bir seviyeye indirilmesine yardımcı olur.
Doğru basınç ayarı; tesisat güvenliğinin, ekipman ömrünün ve sistem çalışma kararlılığının desteklenmesine katkı sağlar. Çıkış basıncı, proje şartlarına ve hattaki ekipmanların izin verilen çalışma değerlerine göre belirlenmelidir.
Belediyeler ve Kamu Kurumlarında Kullanım
Ayvaz basınç düşürücü kontrol vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu şebekeleri, depo çıkışları, basınç bölgeleri, pompa istasyonları, kamu binaları ve altyapı projelerinde değerlendirilebilir.
Özellikle farklı kotlara sahip şebekelerde, yüksek giriş basıncının kontrollü biçimde düşürülmesi ve alt basınç bölgesinin korunması amacıyla kullanılabilir. Uygulama öncesinde giriş basıncı, istenen çıkış basıncı, debi ve çap bilgileri birlikte incelenmelidir.
Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, diyafram türü, minimum açma basıncı, nominal çap ve pilot devre özellikleri teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye içme suyu şebekeleri
- Su ve kanalizasyon idareleri
- Şebeke basınç bölgeleri
- Su deposu giriş ve çıkış hatları
- Pompa istasyonları
- Kamu binalarının ana su girişleri
- Sulama ve altyapı sistemleri
- Endüstriyel su dağıtım hatları
Basınç Düşürücü Kontrol Vanası Seçimi
Doğru vana seçiminde maksimum ve minimum debi, giriş basıncı, istenen çıkış basıncı, nominal çap, çalışma sıcaklığı ve minimum açma basıncı birlikte değerlendirilmelidir. Vana yalnızca boru çapına göre seçilmemeli; sistemin gerçek debi aralığı dikkate alınmalıdır.
Pilot ayarı ve devreye alma işlemleri, tesisat çalışma koşulları doğrulandıktan sonra yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin ve ana vana mekanizmasının yabancı maddelerden korunmasına yardımcı olur.
Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
