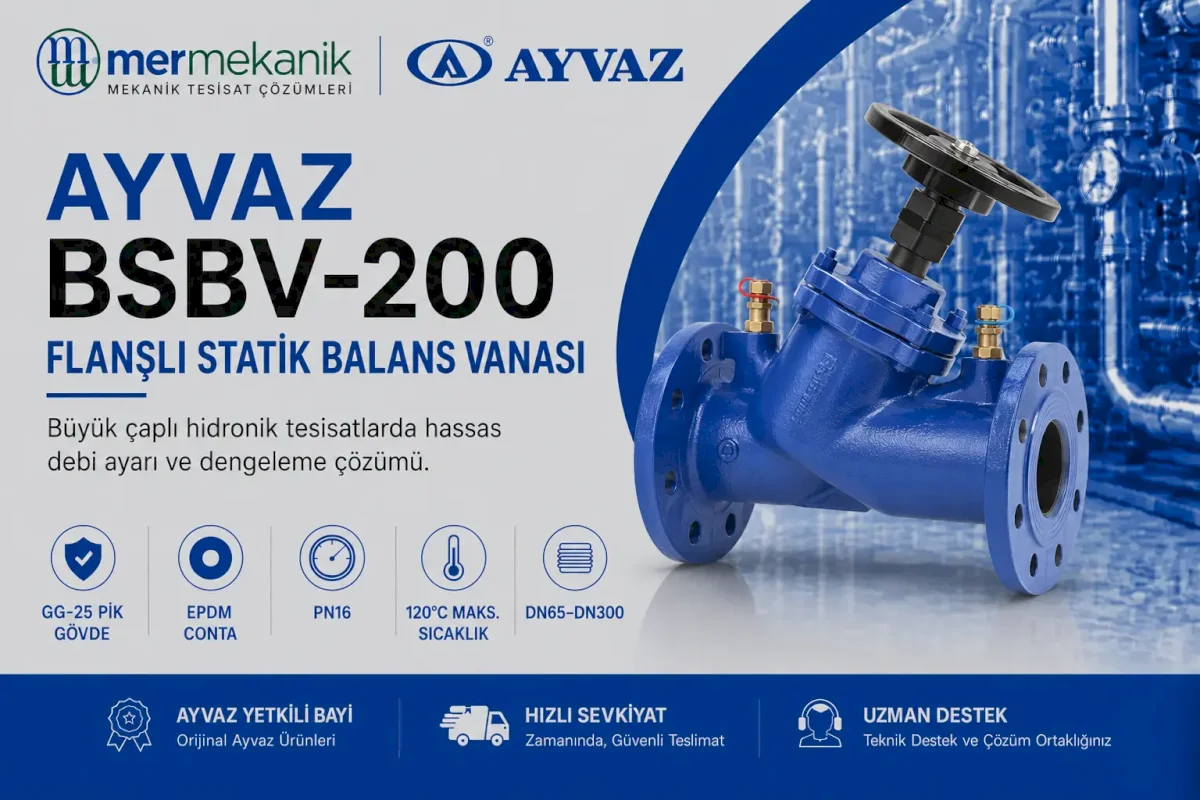

Ayvaz BSBV-200 Flanşlı Statik Balans Vanası
Ayvaz BSBV-200 flanşlı statik balans vanası, büyük çaplı ısıtma ve soğutma tesisatlarında debinin manuel olarak ayarlanması, ölçülmesi ve hidronik devrelerin dengelenmesi amacıyla kullanılan tesisat ekipmanıdır.
GG-25 pik döküm gövde ve kapağı, pirinç mili, EPDM contası, PN16 çalışma basıncı ve DN65–DN300 arasındaki çap seçenekleriyle kamu, ticari ve endüstriyel mekanik tesisatlarda kullanılabilir.
Ayvaz BSBV-200 Teknik Özellikleri
| Gövde ve kapak | GG-25 pik döküm |
|---|---|
| Disk tutucu | GG-25 pik döküm |
| Mil | Pirinç |
| Conta | EPDM |
| Bağlantı tipi | Flanşlı |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 120 °C |
| Çap seçenekleri | DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 |
Çap ve Debi Aralıkları
| Çap | Minimum–maksimum debi |
|---|---|
| DN65 | 12,5–87,7 m³/h |
| DN80 | 14,8–112,4 m³/h |
| DN100 | 26,7–183,4 m³/h |
| DN125 | 38,9–282,3 m³/h |
| DN150 | 63,4–387,7 m³/h |
| DN200 | 80,9–705,6 m³/h |
| DN250 | 132,5–1.180 m³/h |
| DN300 | 140,7–1.493 m³/h |
Flanşlı Statik Balans Vanası Ne İşe Yarar?
Büyük çaplı hidronik tesisatlarda boru uzunlukları, bağlantı elemanları ve cihazların basınç kayıpları nedeniyle debi devrelere dengesiz dağılabilir. BSBV-200, vana açıklığının manuel olarak ayarlanmasıyla ilgili devredeki debinin proje değerine yaklaştırılmasına yardımcı olur.
Vana üzerindeki ölçüm noktalarından basınç farkı alınarak debi kontrolü yapılabilir. Ayar işlemi, projede belirtilen tasarım debisi ve üretici balans verileri dikkate alınarak gerçekleştirilmelidir.
Hidronik Dengeleme ve Sistem Verimliliği
Dengesiz sistemlerde yakın devrelerden fazla, uzak devrelerden ise yetersiz debi geçebilir. Bu durum mahaller arasında sıcaklık farklarına, gürültüye, kontrol vanalarında çalışma sorunlarına ve gereksiz pompa enerjisi tüketimine neden olabilir.
BSBV-200 ile yapılan doğru debi ayarı, tesisat devrelerinin tasarım koşullarına daha yakın çalışmasını, sistem konforunun artırılmasını ve pompa enerjisi kullanımının sınırlandırılmasını destekler.
Kamu Kurumları ve Büyük Mekanik Tesisatlarda Kullanım
Ayvaz BSBV-200; şehir hastaneleri, üniversite kampüsleri, belediye hizmet binaları, adliyeler, spor kompleksleri, havalimanları, merkezi enerji tesisleri ve diğer büyük kamu yapılarındaki ısıtma-soğutma sistemlerinde değerlendirilebilir.
DN300’e kadar ulaşan çap ve 1.493 m³/h değerine kadar uzanan debi seçenekleri, yüksek kapasiteli hidronik devreler için ürün seçimi yapılmasına olanak sağlar. Daha büyük çap ihtiyaçları için üretici veya yetkili satış ekibiyle görüşülmelidir.
Kamu alımları ve marka onay süreçlerinde nominal çap, proje debisi, çalışma basıncı, sıcaklık, gövde malzemesi ve ölçüm gereksinimleri teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Şehir hastaneleri ve sağlık kompleksleri
- Üniversite kampüsleri ve kamu yapıları
- Merkezi ısıtma ve soğutma sistemleri
- Bölgesel enerji merkezleri
- Havalimanları ve ulaşım yapıları
- Alışveriş merkezleri ve ticari tesisler
- Endüstriyel üretim tesisleri
- Büyük çaplı hidronik dağıtım hatları
BSBV-200 Balans Vanası Seçimi
Doğru BSBV-200 seçiminde proje debisi, nominal çap, çalışma basıncı, sıcaklık, akışkan türü ve vana üzerinde oluşacak basınç kaybı birlikte değerlendirilmelidir. Her çap için katalogda belirtilen minimum ve maksimum debi aralığı kontrol edilmelidir.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
