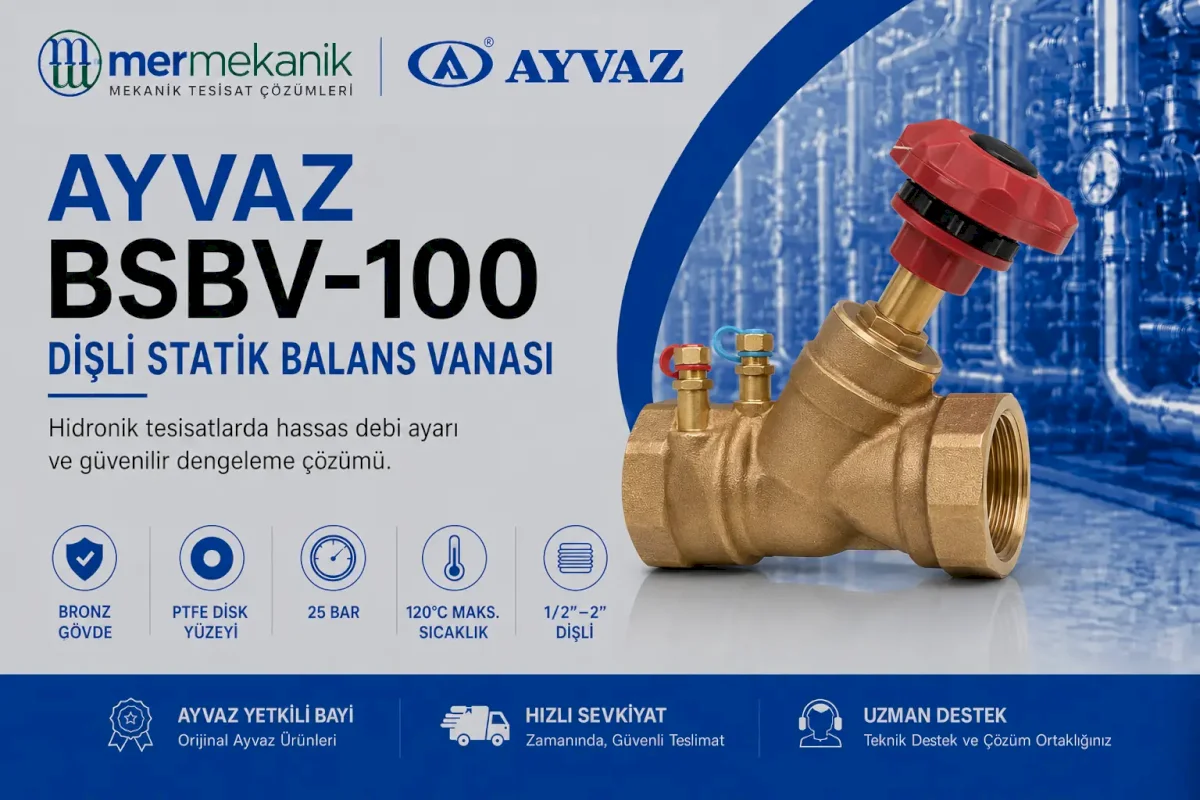

Ayvaz BSBV-100 Dişli Statik Balans Vanası
Ayvaz BSBV-100 dişli statik balans vanası, ısıtma ve soğutma tesisatlarında debinin manuel olarak ayarlanması, ölçülmesi ve hidronik devrelerin dengelenmesi amacıyla kullanılan bronz gövdeli tesisat ekipmanıdır.
Bronz gövdesi, pirinç kapak ve diski, PTFE disk yüzeyi, EPDM contası, 25 bar maksimum çalışma basıncı ve 120 °C sıcaklık dayanımıyla kamu, ticari ve endüstriyel mekanik tesisatlarda kullanılabilir.
Ayvaz BSBV-100 Teknik Özellikleri
| Gövde | Bronz |
|---|---|
| Kapak ve disk | Pirinç |
| Disk yüzeyi | PTFE |
| Mil | Pirinç |
| Conta | EPDM |
| Bağlantı tipi | Dişli |
| Maksimum çalışma basıncı | 25 bar |
| Maksimum çalışma sıcaklığı | 120 °C |
| Bağlantı seçenekleri | 1/2”, 3/4”, 1”, 1 1/4”, 1 1/2” ve 2” |
Bağlantı Çapları ve Debi Aralıkları
| Bağlantı çapı | Minimum–maksimum debi |
|---|---|
| 1/2” | 0,19–1,56 m³/h |
| 3/4” | 0,23–2,67 m³/h |
| 1” | 0,45–4,31 m³/h |
| 1 1/4” | 0,72–9,15 m³/h |
| 1 1/2” | 1,02–18,40 m³/h |
| 2” | 1,87–24,30 m³/h |
Statik Balans Vanası Ne İşe Yarar?
Hidronik tesisatlarda pompa tarafından sağlanan debi, farklı boru uzunlukları ve basınç kayıpları nedeniyle devrelere eşit dağılmayabilir. BSBV-100, vana açıklığının manuel olarak ayarlanmasıyla ilgili devredeki debinin proje değerine yaklaştırılmasına yardımcı olur.
Vana üzerindeki ölçüm noktaları kullanılarak basınç farkı ölçülebilir ve sistem debisi kontrol edilebilir. Ayar işlemi, projede belirtilen tasarım debisi ve üretici balans verileri dikkate alınarak yapılmalıdır.
Hidronik Dengeleme ve Enerji Verimliliği
Doğru balans yapılmayan sistemlerde bazı devrelerde fazla, bazı devrelerde ise yetersiz debi oluşabilir. Bu durum mahaller arasında sıcaklık farkına, gürültüye, kontrol problemlerine ve gereksiz pompa enerjisi tüketimine neden olabilir.
BSBV-100 ile yapılan doğru debi ayarı, terminal ünitelerinin tasarım koşullarına daha yakın çalışmasını, sistem konforunun artırılmasını ve pompa enerjisi kullanımının sınırlandırılmasını destekler.
Kamu Kurumları ve Mekanik Tesisat Projelerinde Kullanım
Ayvaz BSBV-100; hastaneler, okullar, üniversiteler, belediye hizmet binaları, idari yapılar, spor tesisleri ve diğer kamu binalarının merkezi ısıtma-soğutma sistemlerinde değerlendirilebilir.
Kamu alımları ve marka onay süreçlerinde bağlantı ölçüsü, proje debisi, çalışma basıncı, sıcaklık, gövde malzemesi ve ölçüm gereksinimleri teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Kamu ve idari hizmet binaları
- Hastane, okul ve üniversite projeleri
- Merkezi ısıtma ve soğutma sistemleri
- Fan-coil ve klima santrali devreleri
- Kazan ve chiller bağlantıları
- Ticari yapılar ve alışveriş merkezleri
- Enerji merkezleri ve mekanik odalar
- Manuel hidronik balans gerektiren tesisatlar
BSBV-100 Balans Vanası Seçimi
Doğru BSBV-100 seçiminde proje debisi, bağlantı çapı, çalışma basıncı, sıcaklık, akışkan türü ve vana üzerindeki basınç kaybı birlikte değerlendirilmelidir. Her bağlantı ölçüsü için katalogda belirtilen minimum ve maksimum debi aralığı kontrol edilmelidir.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
