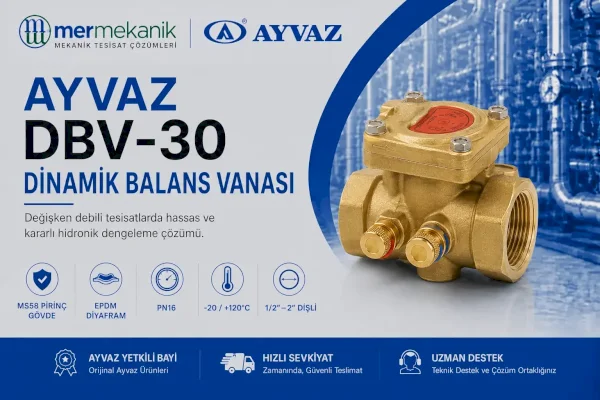

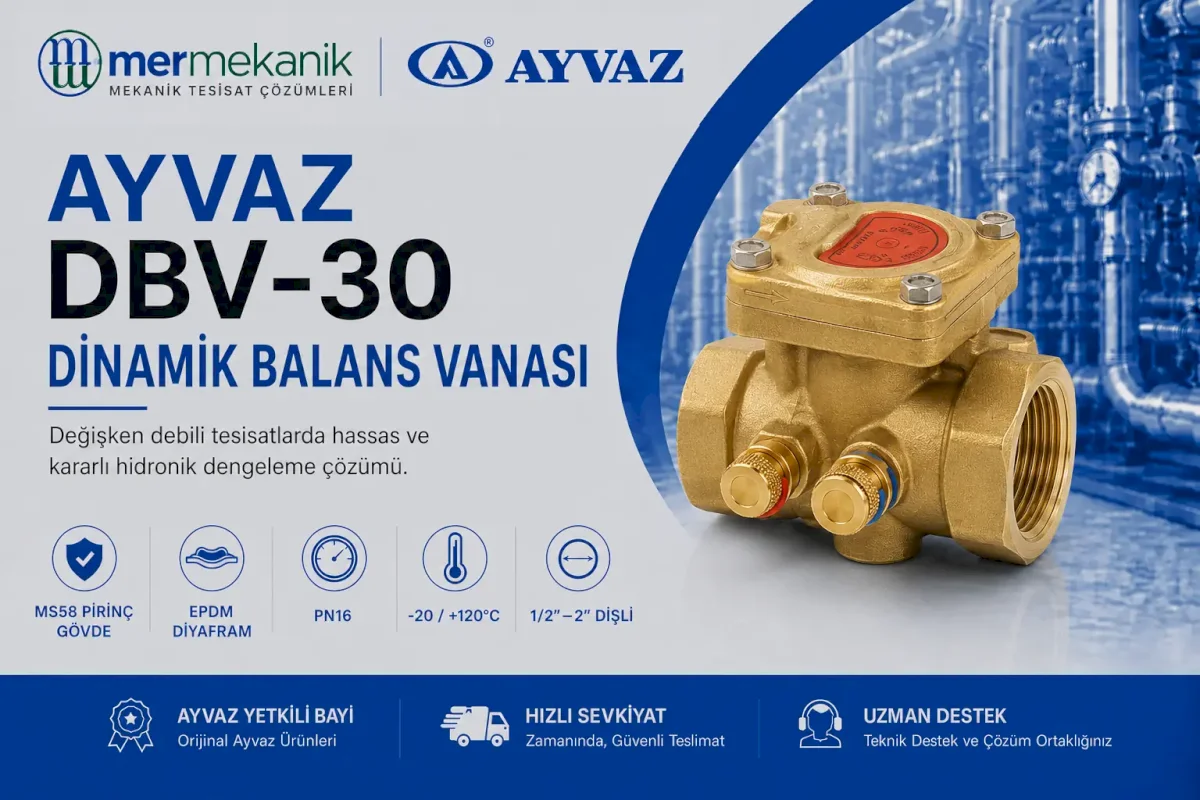

Ayvaz DBV-30 Diyaframlı Dinamik Balans Vanası
Ayvaz DBV-30 diyaframlı dinamik balans vanası, değişken debili ısıtma ve soğutma tesisatlarında hidronik dengeleme sağlamak amacıyla kullanılan dişli bağlantılı kontrol ekipmanıdır. Sistem basıncındaki değişimlere karşı seçilen debinin daha kararlı tutulmasına yardımcı olur.
MS58 pirinç gövdesi, paslanmaz çelik diski, EPDM diyaframı, PN16 basınç sınıfı ve 1/2”–2” arasındaki bağlantı seçenekleriyle kamu binaları, ticari yapılar ve merkezi HVAC tesisatlarında kullanılabilir.
Ayvaz DBV-30 Teknik Özellikleri
| Gövde | MS58 pirinç |
|---|---|
| Disk | Paslanmaz çelik |
| Diyafram | EPDM |
| Bağlantı tipi | Dişli |
| Nominal basınç | PN16 |
| Çalışma basınç aralığı | 0,5–3 bar |
| Çalışma sıcaklığı | -20 / +120 °C |
| Minimum debi | 1,5 litre/dakika |
| Maksimum debi | 120 litre/dakika |
Bağlantı Çapları ve Debi Aralıkları
| Bağlantı çapı | Minimum–maksimum debi |
|---|---|
| 1/2” | 0,09–0,60 m³/h |
| 3/4” | 0,09–0,60 m³/h |
| 1” | 0,09–0,60 m³/h |
| 1 1/4” | 0,30–2,40 m³/h |
| 1 1/2” | 0,60–3,60 m³/h |
| 2” | 0,60–7,20 m³/h |
Dinamik Balans Vanası Ne İşe Yarar?
Isıtma ve soğutma tesisatlarında kontrol vanalarının açılıp kapanması, farklı devrelerdeki basınç ve debi dağılımını değiştirebilir. Dengesiz debi; bazı mahallerin gereğinden fazla, bazı mahallerin ise yetersiz ısıtılması veya soğutulması gibi sorunlara neden olabilir.
DBV-30 içerisindeki diyaframlı mekanizma, katalogda belirtilen çalışma basınç aralığında debi değişimlerinin sınırlandırılmasına yardımcı olur. Böylece terminal ünitelerine ve tesisat devrelerine tasarım debisine uygun akış sağlanması desteklenir.
Enerji Verimliliği ve Sistem Performansı
Hidronik sistemde doğru balans yapılması; pompa çalışma noktasının, kontrol vanalarının ve terminal ünitelerinin tasarım koşullarına daha yakın çalışmasına yardımcı olabilir. Bu durum sistem konforunun artırılmasını, gereksiz debinin ve pompa enerjisi tüketiminin sınırlandırılmasını destekler.
Beklenen performans için vana çapı yalnız boru ölçüsüne göre değil, proje debisi ve çalışma basınç aralığı dikkate alınarak seçilmelidir.
Kamu Kurumları ve Mekanik Tesisat Projelerinde Kullanım
Ayvaz DBV-30; hastaneler, okullar, üniversiteler, idari binalar, adliyeler, belediye hizmet binaları, spor tesisleri ve diğer kamu yapılarındaki merkezi ısıtma-soğutma sistemlerinde değerlendirilebilir.
Kamu alımları ve marka onay süreçlerinde bağlantı çapı, proje debisi, basınç aralığı, sıcaklık ve malzeme özellikleri teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Kamu ve idari hizmet binaları
- Hastane, okul ve üniversite projeleri
- Merkezi ısıtma ve soğutma sistemleri
- Fan-coil ve klima santrali devreleri
- Değişken debili hidronik tesisatlar
- Ticari binalar ve alışveriş merkezleri
- Enerji merkezleri ve mekanik odalar
- Bölgesel ısıtma ve soğutma uygulamaları
DBV-30 Balans Vanası Seçimi
Doğru DBV-30 seçiminde proje debisi, bağlantı çapı, çalışma basınç aralığı, akışkan türü, sıcaklık ve tesisat bağlantı koşulları birlikte değerlendirilmelidir. Her çap için katalogda belirtilen minimum ve maksimum debi aralığı kontrol edilmelidir.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
