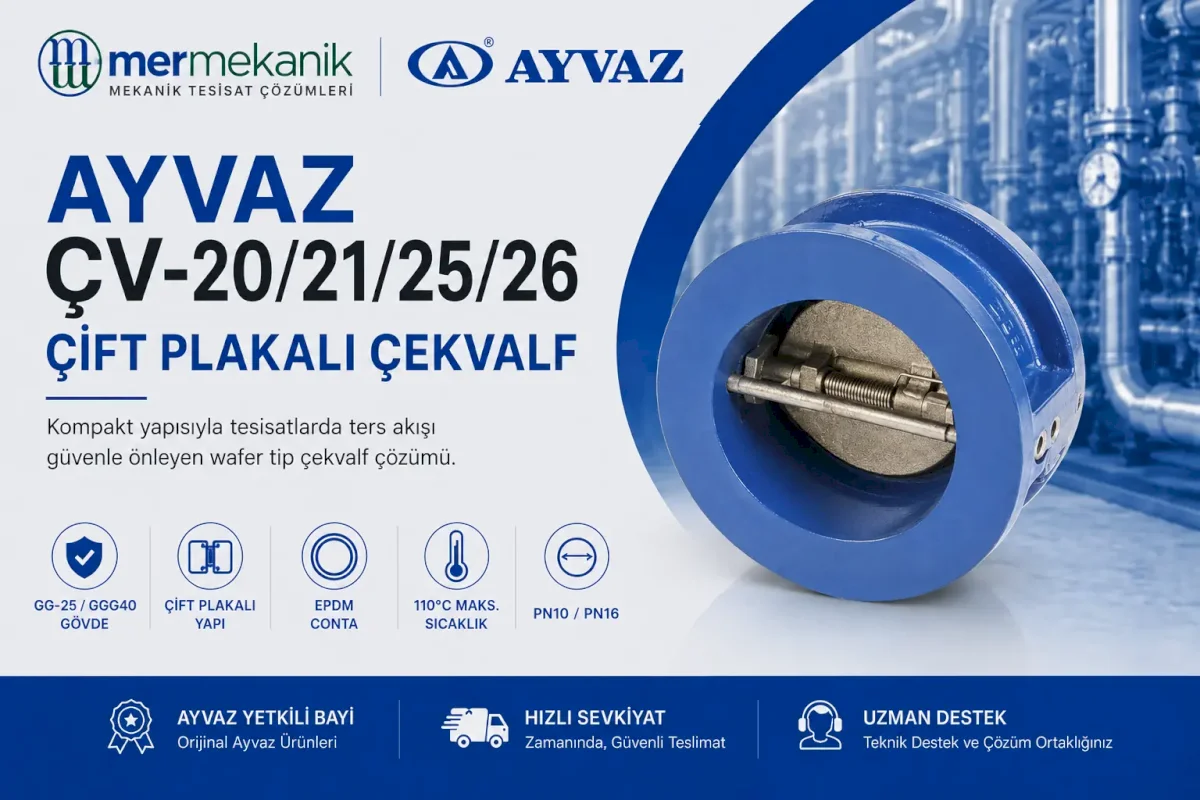

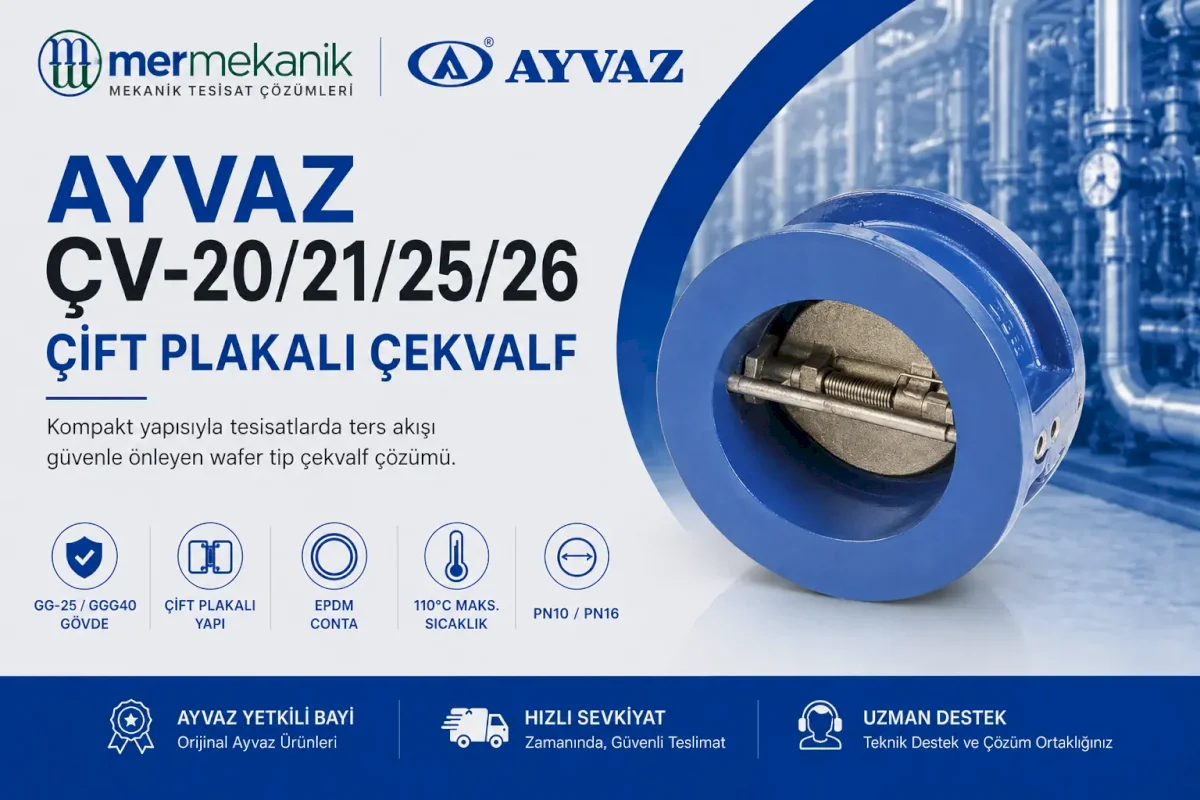

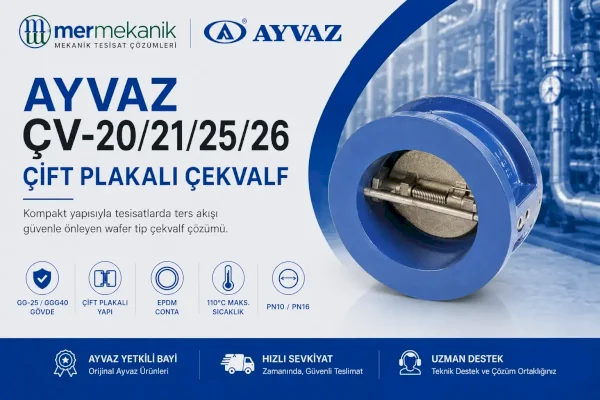

Ayvaz ÇV-20/21/25/26 Çift Plakalı Çekvalf
Ayvaz ÇV-20, ÇV-21, ÇV-25 ve ÇV-26 çift plakalı çekvalfler, boru tesisatlarında akışkanın ters yönde hareket etmesini önlemek amacıyla kullanılan kompakt wafer tip akış kontrol ekipmanlarıdır. İki parçalı disk mekanizması, akış başladığında açılır; akış durduğunda veya ters basınç oluştuğunda kapanarak geri akışı sınırlar.
Flanşlar arasına monte edilen kısa gövde yapısı sayesinde tesisatta daha az montaj alanı gerektirir. GG-25 pik döküm veya GGG40 sfero döküm gövde, EPDM conta ve uygulamaya göre değişen disk seçenekleriyle bina tesisatları, endüstriyel sistemler ve altyapı projelerinde kullanılabilir.
ÇV-20 ve ÇV-21 Teknik Özellikleri
| ÇV-20 gövde | GG-25 pik döküm |
|---|---|
| ÇV-21 gövde | GGG40 sfero döküm |
| Disk | AISI 316 paslanmaz çelik |
| Conta | EPDM |
| Maksimum çalışma sıcaklığı | 110 °C |
ÇV-25 ve ÇV-26 Teknik Özellikleri
| ÇV-25 gövde | GG-25 pik döküm |
|---|---|
| ÇV-26 gövde | GGG40 sfero döküm |
| Disk | Nikel kaplı GGG40 sfero döküm |
| Conta | EPDM |
| Maksimum çalışma sıcaklığı | 110 °C |
Basınç Sınıfları ve Çap Seçenekleri
| PN16 basınç sınıfı | DN50–DN300 |
|---|---|
| PN10 basınç sınıfı | DN350–DN600 |
| Bağlantı tipi | Wafer – flanş arası bağlantı |
Kompakt Çift Plakalı Mekanizma
Çift plakalı yapı, tek parça ve ağır bir disk yerine iki yarım plaka kullanır. Akış başladığında plakalar merkez mili etrafında açılır. Akışın kesilmesiyle yay ve ters yöndeki akışkan basıncı plakaların kapanmasına yardımcı olur.
Kısa kapanma hareketi, ters akış miktarının ve tesisatta oluşabilecek hidrolik darbelerin sınırlandırılmasına yardımcı olabilir. Sistemin performansı; debi, akışkan özellikleri, montaj yönü ve çalışma koşullarına bağlıdır.
Kamu Kurumları ve Altyapı Projelerinde Kullanım
Ayvaz çift plakalı çekvalf ailesi; belediyeler, su ve kanalizasyon idareleri, arıtma tesisleri, pompa istasyonları, kamu binaları, hastaneler, üniversiteler ve enerji merkezlerindeki mekanik tesisatlarda değerlendirilebilir.
DN50–DN600 çap aralığı, hem bina tesisatları hem de yüksek debili altyapı hatları için ürün seçimi yapılmasını sağlar. Kamu alımları ve marka onay süreçlerinde seçilen modelin gövde, disk, conta ve basınç sınıfı teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye içme suyu ve altyapı hatları
- Su ve kanalizasyon idareleri
- Arıtma tesisleri ve pompa istasyonları
- Kamu binalarının mekanik tesisatları
- Isıtma ve soğutma sistemleri
- Yangın ve basınçlandırma tesisatları
- Endüstriyel su ve proses hatları
- Pompa çıkışları ve enerji merkezleri
Doğru Model Nasıl Seçilir?
ÇV-20, ÇV-21, ÇV-25 veya ÇV-26 seçiminde gövde ve disk malzemesi, nominal çap, basınç sınıfı, akışkan türü, çalışma sıcaklığı, debi ve montaj koşulları birlikte değerlendirilmelidir. AISI 316 paslanmaz çelik disk gereken uygulamalarda ÇV-20 veya ÇV-21; nikel kaplı GGG40 disk gereken uygulamalarda ÇV-25 veya ÇV-26 seçenekleri incelenmelidir.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
