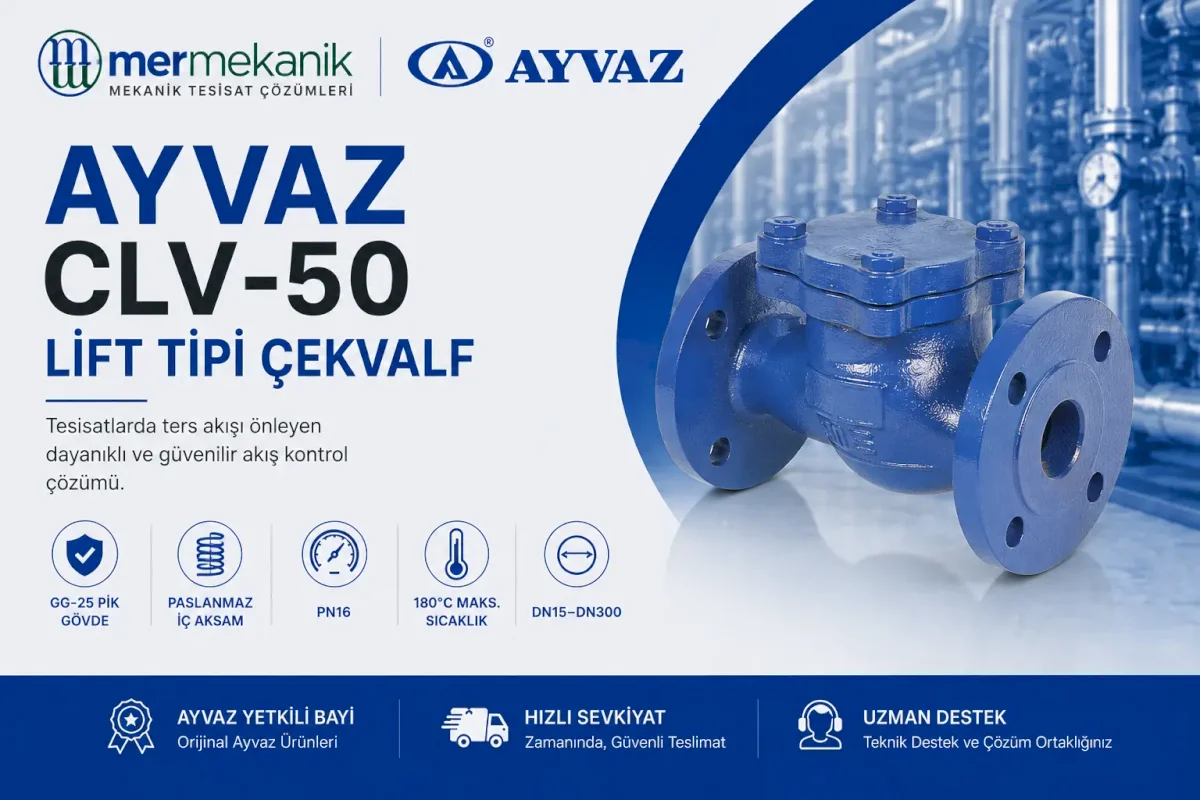

Ayvaz CLV-50 Lift Tipi Flanşlı Çekvalf
Ayvaz CLV-50 lift tipi Flanşlı Çekvalf, boru tesisatlarında akışkanın yalnızca belirlenen yönde ilerlemesini sağlayan ve ters akışı otomatik olarak önleyen flanşlı akış kontrol ekipmanıdır. Pompa ve diğer tesisat ekipmanlarının ters akıştan kaynaklanabilecek olumsuzluklara karşı korunmasına yardımcı olur.
GG-25 pik döküm gövde ve kapağı, paslanmaz çelik iç aksamı, grafit contası, 16 bar çalışma basıncı ve DN15–DN300 arasındaki geniş çap seçenekleriyle bina tesisatları, endüstriyel tesisler ve altyapı projelerinde kullanılabilir.
Ayvaz CLV-50 Teknik Özellikleri
| Gövde ve kapak | GG-25 pik döküm |
|---|---|
| İç aksam | Paslanmaz çelik |
| Conta | CrNi tabakalı saf grafit |
| Bağlantı tipi | Flanşlı |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 180 °C |
| Çap seçenekleri | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 |
Lift Tipi Flanşlı Çekvalf Nasıl Çalışır?
Akışkan doğru yönde hareket ettiğinde oluşan basınç, Flanşlı Çekvalfin içindeki diski yukarı kaldırarak geçişe izin verir. Akış durduğunda veya ters yönde basınç oluştuğunda disk yuvasına oturur ve hattın geri yönde boşalmasını sınırlar. Çalışması için harici enerji, elektrik bağlantısı veya operatör müdahalesi gerekmez.
Lift tipi mekanizma, kontrollü doğrusal disk hareketi sağlar. Ürünün doğru çalışabilmesi için gövde üzerindeki akış yönüne uygun monte edilmesi ve uygulamanın montaj pozisyonu şartlarının dikkate alınması gerekir.
Kamu Kurumları ve Altyapı Projelerinde Kullanım
Ayvaz CLV-50; belediyeler, su ve kanalizasyon idareleri, kamu binaları, hastaneler, üniversiteler, enerji merkezleri, arıtma tesisleri ve pompa istasyonlarında bulunan mekanik tesisatlarda değerlendirilebilir.
Flanşlı bağlantısı ve DN15–DN300 arasındaki çap seçenekleri, farklı kapasitedeki bina ve altyapı hatları için ürün seçimini kolaylaştırır. Kamu alımları ve marka onay süreçlerinde güncel teknik föy, katalog, menşe ve uygunluk belgeleri ilgili idarenin teknik şartnamesine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye içme suyu ve altyapı hatları
- Su ve kanalizasyon idareleri
- Arıtma tesisleri ve pompa istasyonları
- Kamu binalarının mekanik tesisatları
- Isıtma ve soğutma sistemleri
- Endüstriyel su ve proses hatları
- Pompa çıkışları ve basınçlandırma sistemleri
- Enerji merkezleri ve kazan daireleri
CLV-50 Flanşlı Çekvalf Seçimi
Doğru Flanşlı Çekvalf seçiminde boru çapı, akışkan türü, çalışma basıncı, sıcaklık, debi, montaj yönü ve izin verilen basınç kaybı birlikte değerlendirilmelidir. Ürün çapının yalnızca boru ölçüsüne göre belirlenmesi yerine sistemin gerçek çalışma şartlarına göre seçim yapılması önerilir.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
