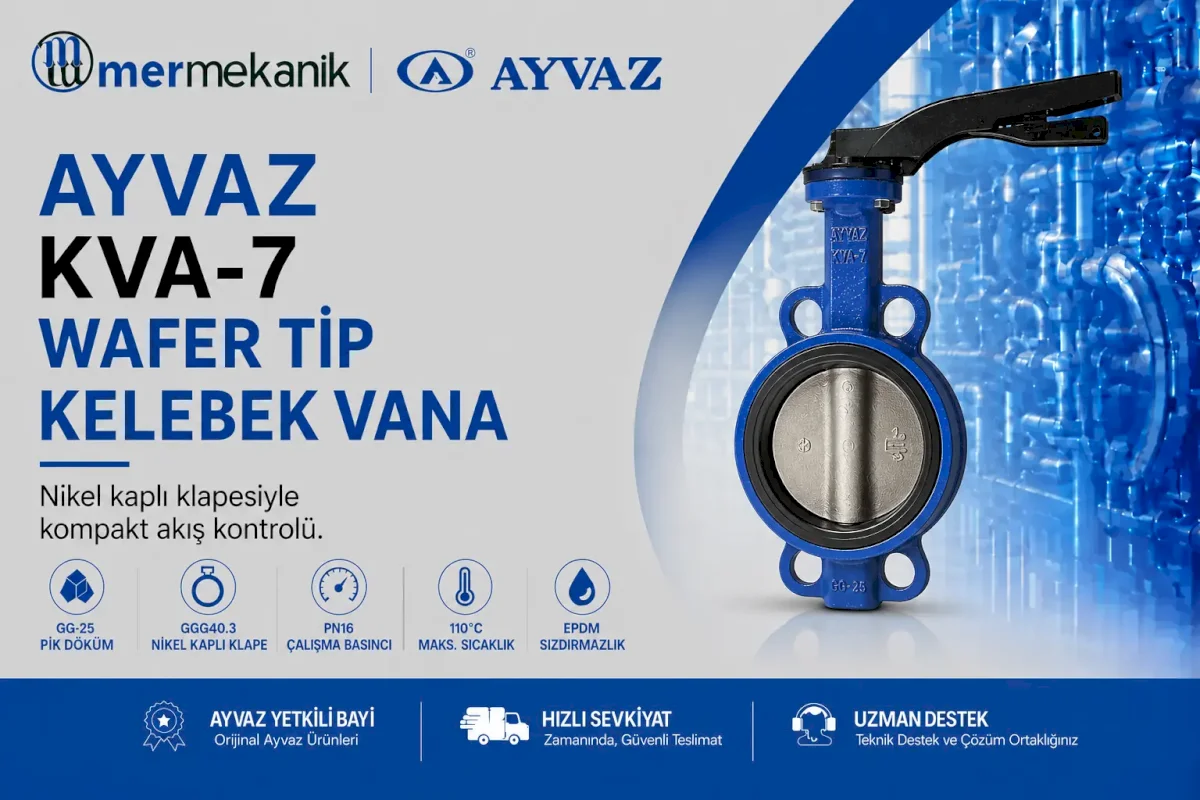

Ayvaz KVA-7 Wafer Tip Kelebek Vana

Ayvaz KVA-7 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş kompakt bir vana çözümüdür. İki flanş arasına yerleştirilen wafer gövdesi, düşük montaj alanı ihtiyacı ve kolay uygulama avantajı sağlar.

GG25 pik döküm gövdesi, nikel kaplı GGG40.3 sfero döküm klapesi ve EPDM contasıyla dayanıklı bir yapı sunar. DN32 ile DN250 arasındaki çap seçenekleri ve PN16 çalışma basıncıyla farklı mekanik tesisat uygulamalarında değerlendirilebilir.

Ayvaz KVA-7 Ürün Özellikleri

• Wafer tip kompakt gövde tasarımı
• GG25 pik döküm gövde
• Nikel kaplı GGG40.3 sfero döküm klape
• AISI 420 paslanmaz çelik mil
• EPDM sızdırmazlık contası
• PN16 çalışma basıncı
• PN16 flanş basınç sınıfı
• 110°C maksimum çalışma sıcaklığı
• DN32–DN250 çap aralığı
• Çeyrek turlu açma ve kapama mekanizması

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma getirilmesi hattı açarken, dik konuma getirilmesi akışı kapatır. Çeyrek turlu mekanizma hızlı ve pratik akış kontrolü sağlar.

Nikel Kaplı Klapenin Özellikleri

KVA-7 modelinde kullanılan GGG40.3 sfero döküm klapenin yüzeyi nikel kaplamadır. Bu yapı ürünün temel ayırt edici özelliklerinden biridir. Kullanılacak akışkanın nikel kaplı klape, EPDM conta ve diğer vana malzemeleriyle uyumu ürün seçimi öncesinde kontrol edilmelidir.

Wafer Gövde Yapısı

Wafer tip gövde, vananın iki boru flanşı arasına merkezlenerek monte edilmesini sağlar. Kısa montaj boyu sayesinde tesisatta daha az yer kaplar ve sınırlı montaj alanlarında kompakt bir çözüm oluşturur.

Kumanda Seçenekleri

Ayvaz KVA-7; vana çapı, çalışma koşulları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçiminde gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana, boru flanşlarının arasına düzgün biçimde merkezlenmelidir.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Flanş bağlantıları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın EPDM conta ve nikel kaplı klapeyle uyumu doğrulanmalıdır.
• PN16 çalışma basıncı ve 110°C sıcaklık sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape yüzeyi, mil bağlantıları, kumanda mekanizması ve EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KVA-7 Fiyatı ve Teknik Destek

Ayvaz KVA-7 wafer tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, malzeme uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
