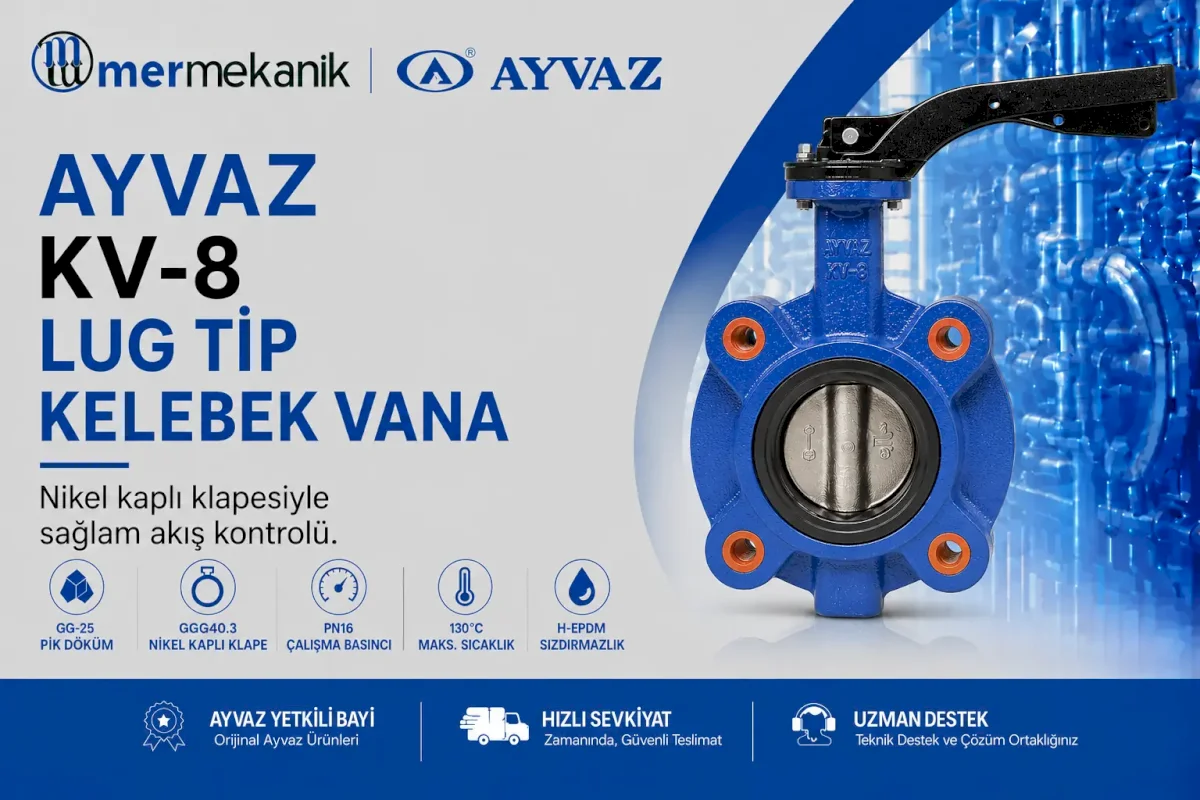

Ayvaz KV-8 Lug Tip Kelebek Vana

Ayvaz KV-8 lug tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi için geliştirilmiş dayanıklı bir vana çözümüdür. Gövde üzerindeki dişli bağlantı kulakları, vananın boru flanşlarına ayrı bağlantı elemanlarıyla sabitlenmesine yardımcı olur.

GG-25 pik döküm gövdesi, nikel kaplı GGG40.3 sfero döküm klapesi ve H-EPDM contasıyla sağlam bir yapı sunar. DN25 ile DN600 arasındaki geniş çap seçenekleri sayesinde farklı kapasitedeki mekanik ve endüstriyel tesisatlarda değerlendirilebilir.

Ayvaz KV-8 Ürün Özellikleri

• Lug tip bağlantı yapısı
• Dişli bağlantı kulaklarına sahip sağlam gövde
• GG-25 pik döküm gövde
• Nikel kaplı GGG40.3 sfero döküm klape
• AISI 420 paslanmaz çelik mil
• H-EPDM sızdırmazlık contası
• 130°C maksimum çalışma sıcaklığı
• DN25–DN600 çap aralığı
• Çeyrek turlu açma ve kapama mekanizması

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma getirilmesi hattı açarken, dik konuma getirilmesi akışı kapatır. Çeyrek turlu mekanizma hızlı ve pratik akış kontrolü sağlar.

Lug Tip Bağlantının Avantajları

KV-8 gövdesinde bulunan dişli bağlantı kulakları, vananın her iki taraftaki flanşlara ayrı cıvatalarla bağlanmasına olanak tanır. Bu tasarım montaj sırasında vananın merkezlenmesini kolaylaştırır ve kontrollü bir bağlantı oluşturulmasına yardımcı olur.

Nikel Kaplı Klapenin Özellikleri

KV-8 modelinde kullanılan GGG40.3 sfero döküm klapenin yüzeyi nikel kaplamadır. Bu klape yapısı ürünün temel ayırt edici özelliklerinden biridir. Kullanılacak akışkanın nikel kaplı klape, H-EPDM conta ve diğer vana malzemeleriyle uyumu ürün seçimi öncesinde kontrol edilmelidir.

Kumanda Seçenekleri

Ayvaz KV-8; vana çapı, çalışma koşulları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçiminde gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana ve boru flanşları aynı eksende hizalanmalıdır.
• Bağlantı cıvataları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Uygun cıvata ölçüsü ve bağlantı standardı kullanılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın H-EPDM conta ve nikel kaplı klapeyle uyumu doğrulanmalıdır.
• Ürün çapına göre PN16 veya PN10 çalışma basıncı sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape yüzeyi, mil bağlantıları, kumanda mekanizması ve H-EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KV-8 Fiyatı ve Teknik Destek

Ayvaz KV-8 lug tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, malzeme uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
