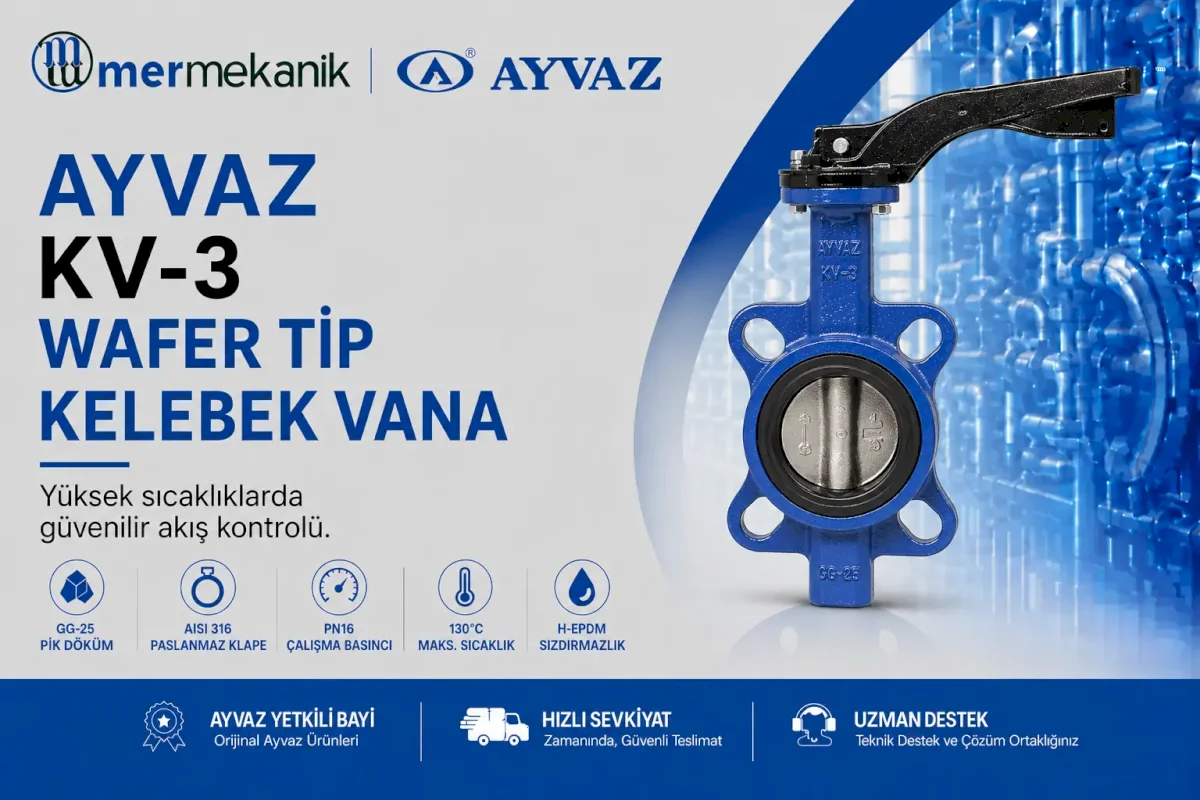

Ayvaz KV-3 Wafer Tip Kelebek Vana

Ayvaz KV-3 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş kompakt bir vana çözümüdür. İki flanş arasına monte edilen wafer gövdesi, tesisatta düşük montaj alanı ihtiyacı ve kolay uygulama avantajı sağlar.

GG-25 pik döküm gövdesi, AISI 316 paslanmaz çelik klapesi ve yüksek sıcaklığa uygun H-EPDM contasıyla zorlu çalışma koşullarına dayanıklı bir yapı sunar. Model, DN25 ile DN600 arasındaki geniş çap seçenekleriyle farklı kapasitedeki boru hatlarında değerlendirilebilir.

Ayvaz KV-3 Ürün Özellikleri

• Wafer tip kompakt gövde tasarımı
• GG-25 pik döküm gövde
• AISI 316 paslanmaz çelik klape
• AISI 420 paslanmaz çelik mil
• H-EPDM sızdırmazlık contası
• 130°C maksimum çalışma sıcaklığı
• DN25–DN600 çap aralığı
• Çeyrek turlu hızlı açma ve kapama
• PN16 flanş basınç sınıfı

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki paslanmaz çelik klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma gelmesi hattı açarken, dik konuma gelmesi akışı keser. Çeyrek turlu mekanizma hızlı ve pratik akış kontrolüne yardımcı olur.

H-EPDM Contanın Sağladığı Avantaj

KV-3 modelinde kullanılan H-EPDM conta, ürünün 130°C'ye kadar olan çalışma sıcaklıklarında kullanılabilmesini destekler. Conta ve diğer vana malzemelerinin kullanılacak akışkanla uyumu, ürün seçimi öncesinde mutlaka kontrol edilmelidir.

Wafer Gövde Yapısı

Wafer tip gövde, vananın iki boru flanşı arasına merkezlenerek monte edilmesini sağlar. Kısa montaj boyu sayesinde tesisatta daha az yer kaplar ve özellikle sınırlı montaj alanlarında kompakt bir çözüm oluşturur.

Kumanda Seçenekleri

Ayvaz KV-3; vana çapı, çalışma koşulları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçiminde gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana, boru flanşlarının arasına düzgün biçimde merkezlenmelidir.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Flanş bağlantıları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın H-EPDM conta ve vana malzemeleriyle uyumu doğrulanmalıdır.
• Ürün çapına göre PN16 veya PN10 çalışma basıncı sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape hareketi, mil bağlantıları, kumanda mekanizması ve H-EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işlevini korumasına yardımcı olur.

Ayvaz KV-3 Fiyatı ve Teknik Destek

Ayvaz KV-3 wafer tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, conta uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
