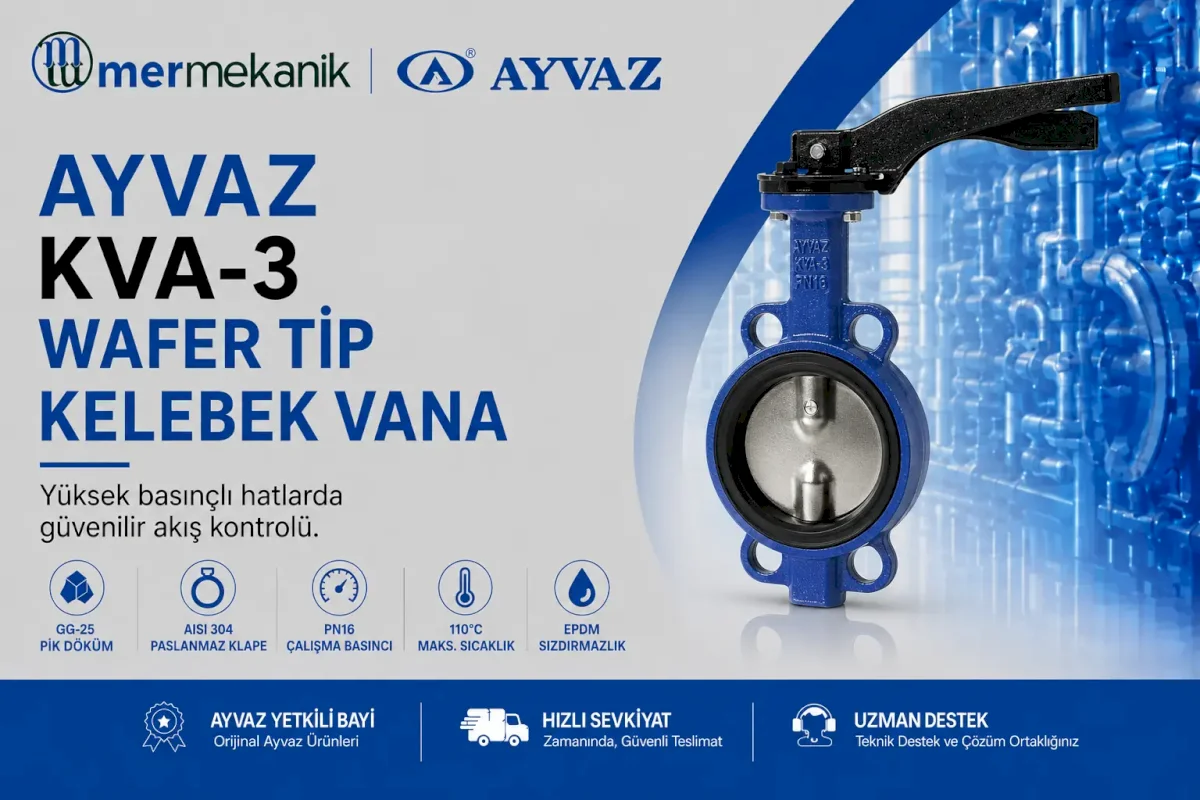

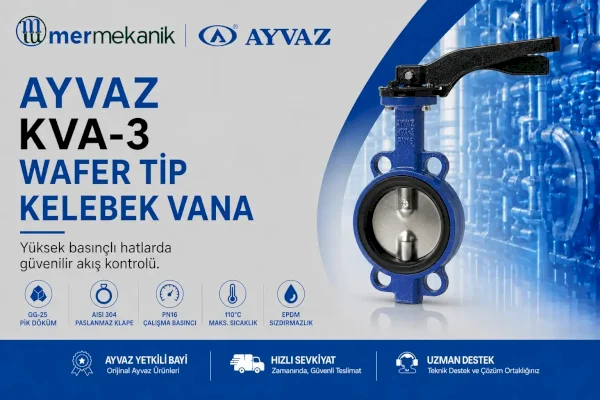

Ayvaz KVA-3 Wafer Tip Kelebek Vana

Ayvaz KVA-3 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş kompakt bir vana çözümüdür. İki flanş arasına yerleştirilen wafer gövdesi sayesinde tesisatta daha az montaj alanına ihtiyaç duyar.

GG-25 pik döküm gövdesi, AISI 304 paslanmaz çelik klapesi ve EPDM contasıyla dayanıklı bir yapı sunar. PN16 çalışma basıncı ve 110°C maksimum çalışma sıcaklığıyla farklı mekanik tesisat uygulamalarında değerlendirilebilir.

Ayvaz KVA-3 Ürün Özellikleri

• Wafer tip kompakt gövde tasarımı
• GG-25 pik döküm gövde
• AISI 304 paslanmaz çelik klape
• AISI 420 paslanmaz çelik mil
• EPDM sızdırmazlık contası
• PN16 çalışma basıncı
• PN16 flanş basınç sınıfı
• 110°C maksimum çalışma sıcaklığı
• Çeyrek turlu açma ve kapama mekanizması

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki paslanmaz çelik klape, mile uygulanan çeyrek turluk hareketle döner. Klapenin akış yönüne paralel konuma gelmesi hattı açarken, dik konuma gelmesi akışı keser. Bu çalışma prensibi hızlı ve kolay akış kontrolü sağlar.

Wafer Gövde Yapısının Avantajları

Kompakt wafer gövde, vananın iki boru flanşı arasına merkezlenerek monte edilmesini sağlar. Kısa montaj boyu ve düşük alan ihtiyacı sayesinde dar tesisat bölgelerinde uygulama kolaylığı sunar. Hafif ve sade gövde yapısı, montaj ve bakım işlemlerinin daha pratik yürütülmesine yardımcı olur.

Kumanda Seçenekleri

KVA-3 kelebek vana; tesisatın çalışma şekli, vana çapı ve otomasyon ihtiyacına göre uygun kumanda sistemiyle değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçimi yapılırken çalışma koşulları ve uygulamanın kontrol gereksinimleri dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana, boru flanşlarının arasına düzgün biçimde merkezlenmelidir.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Flanş bağlantıları karşılıklı ve dengeli şekilde sıkılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın EPDM conta ve vana malzemeleriyle uyumu doğrulanmalıdır.
• Basınç ve sıcaklık değerleri katalog sınırları içerisinde tutulmalıdır.

Bakım ve Kontrol

Vananın güvenilir çalışmasını sürdürebilmesi için klape hareketi, mil bağlantısı ve EPDM conta belirli aralıklarla kontrol edilmelidir. Uzun süre kapalı veya açık konumda kalan vanaların periyodik olarak çalıştırılması, hareketli parçaların işlevini korumasına yardımcı olur.

Ayvaz KVA-3 Fiyatı ve Teknik Destek

Ayvaz KVA-3 wafer tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, malzeme uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
