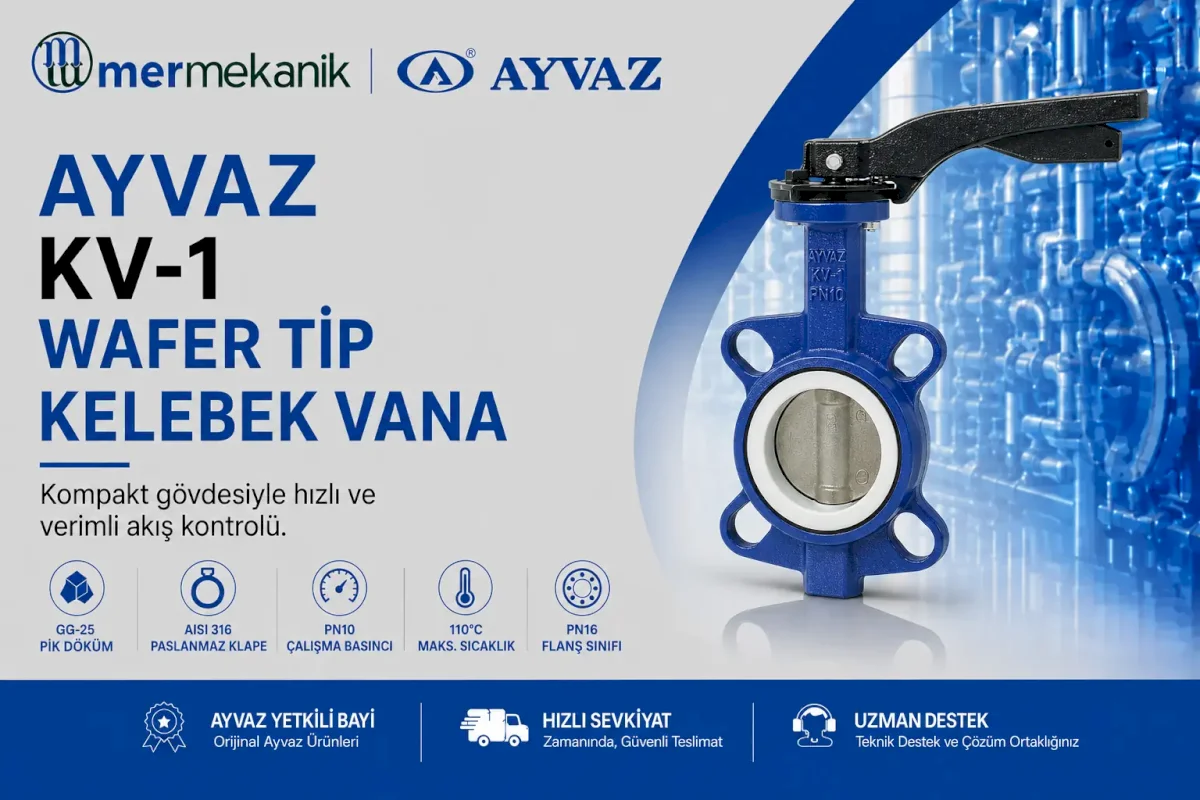

Ayvaz KV-1 Wafer Tip Kelebek Vana

Ayvaz KV-1 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş kompakt bir vana çözümüdür. İnce wafer gövde yapısı sayesinde iki flanş arasına monte edilerek tesisatta daha az yer kaplar.

GG-25 pik döküm gövdesi, AISI 316 paslanmaz çelik klapesi ve PTFE contasıyla dayanıklı bir yapı sunar. Çeyrek turlu çalışma prensibi, vananın hızlı ve pratik biçimde kumanda edilmesini sağlar.

Ayvaz KV-1 Ürün Özellikleri

• Wafer tip kompakt gövde tasarımı
• GG-25 pik döküm gövde
• AISI 316 paslanmaz çelik klape
• AISI 420 paslanmaz çelik mil
• PTFE sızdırmazlık contası
• PN10 çalışma basıncı
• PN16 flanş basınç sınıfı
• 110°C maksimum çalışma sıcaklığı
• Çeyrek turlu hızlı açma ve kapama

Teknik Özellikler

Çalışma Prensibi

KV-1 kelebek vananın merkezinde bulunan klape, mil üzerinden döndürülerek akış kesitini açar veya kapatır. Klapenin 90 derece hareket etmesi sayesinde vana kısa sürede tamamen açık veya tamamen kapalı konuma getirilebilir. Manuel kollu yapı, vana konumunun kolay şekilde kontrol edilmesine yardımcı olur.

Wafer Tip Gövdenin Avantajları

Wafer tasarım, vananın iki boru flanşı arasına yerleştirilmesine olanak tanır. Bu yapı; düşük montaj alanı ihtiyacı, daha hafif tesisat ekipmanı ve kolay uygulama gibi avantajlar sağlar. Özellikle sınırlı montaj alanına sahip hatlarda kompakt bir akış kontrol çözümü oluşturur.

Montajda Dikkat Edilmesi Gerekenler

• Vana, boru flanşlarının arasına düzgün şekilde merkezlenmelidir.
• Montaj sırasında klapenin serbest hareket edebileceği kontrol edilmelidir.
• Flanş bağlantıları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkan özellikleri basınç, sıcaklık ve malzeme uyumluluğu bakımından değerlendirilmelidir.

Kullanım ve Bakım

Vananın çalışma performansının korunması için klape hareketi, mil bölgesi ve sızdırmazlık elemanları belirli aralıklarla kontrol edilmelidir. Uzun süre kullanılmayan vanaların periyodik olarak açılıp kapatılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KV-1 Seçimi ve Teknik Destek

Doğru vana çapı belirlenirken boru ölçüsü, çalışma basıncı, akışkan sıcaklığı ve akışkanın malzemelerle uyumu birlikte değerlendirilmelidir. Ayvaz KV-1 wafer tip kelebek vana ölçü seçimi, fiyat bilgisi ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
