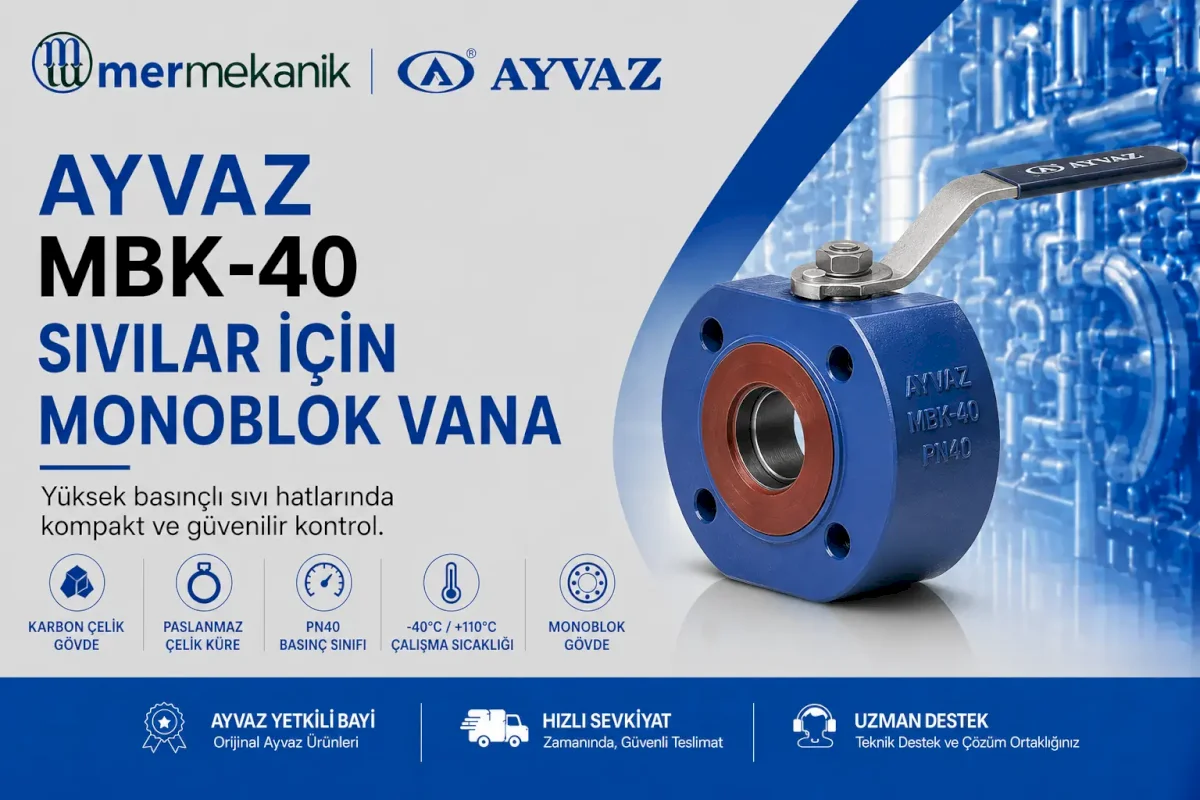

Ayvaz MBK-40 Sıvılar İçin Monoblok Vana

Ayvaz MBK-40, sıvı akışkanların bulunduğu boru hatlarında hızlı açma-kapama işlemleri için geliştirilen kompakt monoblok vanadır. Kısa gövde yapısı, özellikle montaj alanının sınırlı olduğu tesisatlarda vana için gereken yer ihtiyacının azaltılmasına yardımcı olur.

Karbon çelik gövdeye, paslanmaz çelik küreye ve PTFE contaya sahip MBK-40, PN40 basınç sınıfıyla yüksek basınç gerektiren sıvı hatlarına yönelik bir alternatif sunar. -40°C ile +110°C arasındaki çalışma sıcaklığı ve DN15’ten DN100’e uzanan ölçü seçenekleri sayesinde farklı tesisat koşullarında değerlendirilebilir.

Ayvaz MBK-40 Ürün Özellikleri

• Sıvı hatlarına yönelik monoblok vana tasarımı
• Kompakt ve kısa gövde yapısı
• Karbon çelik gövde
• Paslanmaz çelik küre
• PTFE conta
• PN40 basınç sınıfı
• -40°C ile +110°C çalışma sıcaklığı
• DN15 ile DN100 arasında bağlantı seçenekleri
• Kol mekanizmasıyla çeyrek tur açma-kapama

Teknik Özellikler

MBK-40 Nasıl Çalışır?

Kumanda kolu 90 derece çevrildiğinde gövde içerisindeki delikli küre de döner. Kürenin geçiş deliği akış yönüyle aynı hizaya geldiğinde vana açılır. Geçiş deliği boru hattına dik konuma getirildiğinde ise akış kapanır. Çeyrek tur mekanizması vananın açık ve kapalı konumlar arasında kısa sürede hareket etmesini sağlar.

Monoblok Gövdenin Avantajları

Tek gövdeli kompakt yapı, vananın tesisat üzerindeki kapladığı alanı sınırlandırır. Kısa montaj mesafesi, özellikle boru hattındaki ekipman aralıklarının dar olduğu uygulamalarda yerleşim kolaylığı sağlar. Daha az gövde birleşimi bulunması sade bir dış yapı oluşturur.

PN40 Basınç Sınıfı

MBK-40, PN40 basınç sınıfına sahiptir. Bununla birlikte gerçek çalışma koşullarında akışkan türü, sıcaklık ve sistem basıncı birlikte değerlendirilmelidir. Vana, üretici tarafından belirtilen çalışma sınırlarının dışında kullanılmamalıdır.

Kullanım Alanları

Ayvaz MBK-40; taşınan sıvının karbon çelik, paslanmaz çelik ve PTFE malzemelerle uyumluluğu doğrulanarak endüstriyel sıvı hatlarında, mekanik tesisatlarda ve kompakt açma-kapama ekipmanı gereken uygulamalarda kullanılabilir.

Montaj Bilgileri

Montaj öncesinde boru hattı temizlenmeli ve bağlantı yüzeyleri aynı eksende hizalanmalıdır. Vana gövdesine boru hattından kaynaklanan mekanik yük aktarılmamalı, bağlantı elemanları dengeli şekilde sıkılmalıdır. Kumanda kolunun rahat hareket edebilmesi için çevresinde yeterli alan bırakılmalıdır.

Kullanım ve Bakım

Monoblok küresel vanalar temel olarak tam açık veya tam kapalı konumda kullanılmalıdır. Sürekli yarı açık konumda çalıştırılması conta ve küre yüzeylerinde düzensiz aşınmaya neden olabilir. Bakım öncesinde hat basıncı tamamen düşürülmeli ve sıvı güvenli biçimde tahliye edilmelidir.

Doğru MBK-40 Seçimi

Ürün seçiminde gerekli DN ölçüsü, çalışma basıncı, sıcaklık ve akışkanın vana malzemeleriyle uyumluluğu birlikte değerlendirilmelidir. Özellikle düşük sıcaklıklı uygulamalarda sistemin tüm bileşenlerinin çalışma koşullarına uygunluğu ayrıca kontrol edilmelidir.

Ürün Seçimi ve Teknik Destek

Mer Mekanik, Ayvaz MBK-40 için doğru bağlantı ölçüsünün ve vana özelliklerinin tesisat şartlarına göre belirlenmesinde teknik destek sağlar. Teklif talebinizde sıvı türünü, çalışma basıncını, sıcaklığı ve DN ölçüsünü belirtmeniz doğru ürün seçimini hızlandıracaktır.
