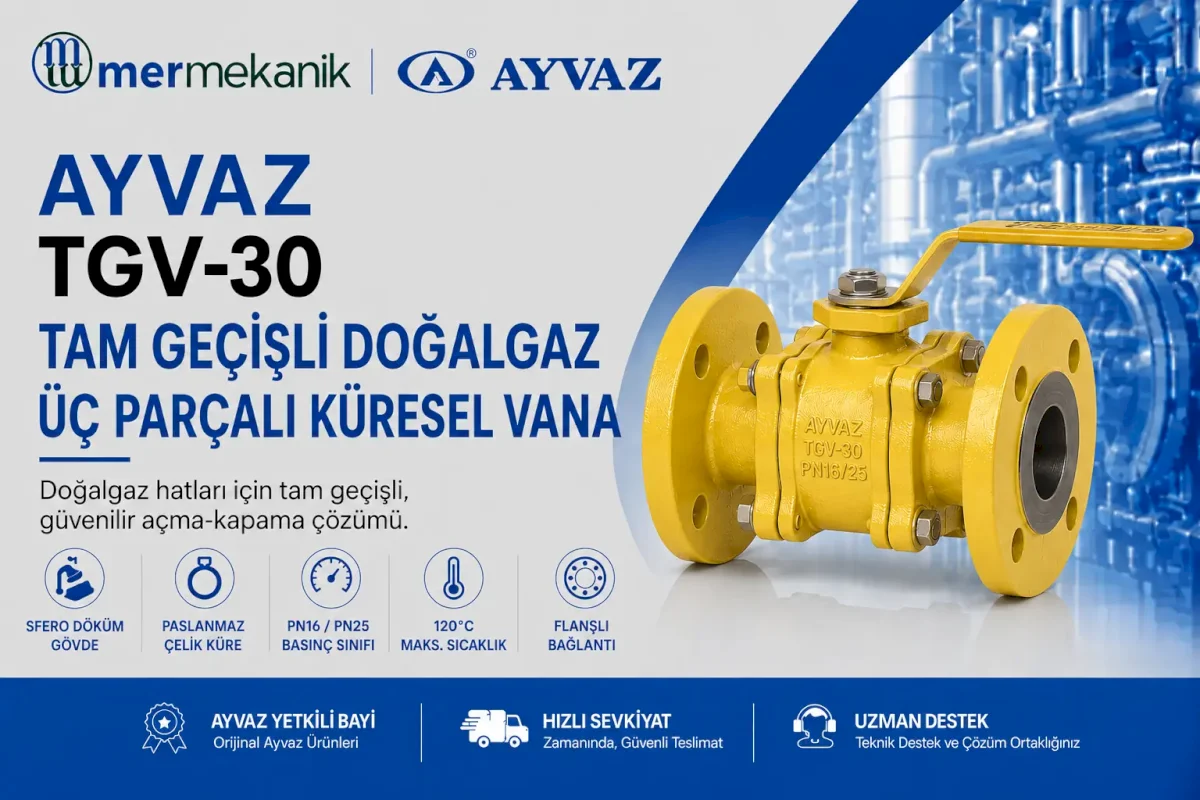

Ayvaz TGV-30 Tam Geçişli Üç Parçalı Doğalgaz Küresel Vana

Ayvaz TGV-30, doğalgaz boru hatlarında akışın hızlı ve kontrollü biçimde açılması veya kapatılması amacıyla kullanılan tam geçişli üç parçalı küresel vanadır. Sarı gövde rengi, ürünün gaz tesisatındaki kullanım amacının saha koşullarında kolayca ayırt edilmesine yardımcı olur.

GGG-40.3 sfero döküm gövde ve kapağa sahip TGV-30 modelinde paslanmaz çelik küre ve PTFE conta kullanılır. Flanşlı bağlantı yapısına sahip ürün, DN15 ile DN200 arasında farklı bağlantı ölçülerinde sunulur. Basınç sınıfı ürün ölçüsüne göre PN16 veya PN25 olarak değişir.

Ayvaz TGV-30 Ürün Özellikleri

• Doğalgaz tesisatlarına yönelik küresel vana tasarımı
• Tam geçişli akış kesiti
• Bakım yapılabilir üç parçalı gövde
• GGG-40.3 sfero döküm gövde ve kapak
• Paslanmaz çelik küre
• PTFE conta
• Flanşlı tesisat bağlantısı
• Ölçüye göre PN16 veya PN25 basınç sınıfı
• 120°C azami çalışma sıcaklığı
• DN15 ile DN200 arasında bağlantı seçenekleri
• Kol mekanizmasıyla çeyrek tur açma-kapama

Teknik Özellikler

Ölçüye Göre Basınç Sınıfı

TGV-30 Nasıl Çalışır?

Kumanda kolu 90 derece çevrildiğinde gövde içerisindeki delikli küre de döner. Küre deliğinin boru hattıyla aynı doğrultuya gelmesi akış yolunu açar. Kürenin akış yönüne dik konuma getirilmesi ise hattı kapatır. Çeyrek tur mekanizması, vananın açık ve kapalı konumlar arasında hızlı hareket etmesini sağlar.

Tam Geçişli Yapının Avantajları

Tam geçişli tasarım, vana tamamen açıkken akış kesitindeki daralmanın sınırlandırılmasına yardımcı olur. Bu sayede boru hattındaki basınç kaybının azaltılması ve akış verimliliğinin korunması desteklenir.

Üç Parçalı Gövde Tasarımı

Vananın merkez gövdesi iki uç parça arasında bağlantı elemanlarıyla sabitlenmiştir. Bu yapı, uygun bakım prosedürleri uygulandığında iç parçalara erişimi kolaylaştırır. Gaz hatlarında gerçekleştirilecek bütün bakım işlemleri yalnızca hat güvenli hale getirildikten sonra yetkili personel tarafından yapılmalıdır.

Kullanım Alanları

Ayvaz TGV-30, ürün özelliklerinin proje şartlarına uygunluğu doğrulanarak doğalgaz tesisatlarında ve flanşlı gaz hatlarında açma-kapama vanası olarak kullanılabilir. Uygulamada ilgili gaz tesisatı şartnameleri, proje gereklilikleri ve yürürlükteki kurallar dikkate alınmalıdır.

Montaj ve Güvenlik Bilgileri

Montajdan önce boru hattı temizlenmeli, flanşlar aynı eksende hizalanmalı ve vana gövdesi boru yüklerine maruz bırakılmamalıdır. Bağlantı cıvataları çapraz ve dengeli biçimde sıkılmalıdır. Montaj sonrasında sızdırmazlık kontrolü yetkili personel tarafından uygun yöntemle gerçekleştirilmelidir.

Doğru Ürün Seçimi

TGV-30 seçiminde bağlantı ölçüsüyle birlikte basınç sınıfı mutlaka kontrol edilmelidir. DN15-DN100 ölçülerinde PN16, DN125-DN200 ölçülerinde PN25 seçeneği bulunduğundan sipariş ve teklif aşamasında gerekli DN ölçüsü açıkça belirtilmelidir.

Ürün Seçimi ve Teknik Destek

Mer Mekanik, Ayvaz TGV-30 için doğru bağlantı çapının ve basınç sınıfının belirlenmesi konusunda teknik destek sağlar. Teklif talebinizde hat basıncı, çalışma sıcaklığı, bağlantı ölçüsü ve proje şartlarını belirtmeniz doğru ürün seçimini hızlandıracaktır.
