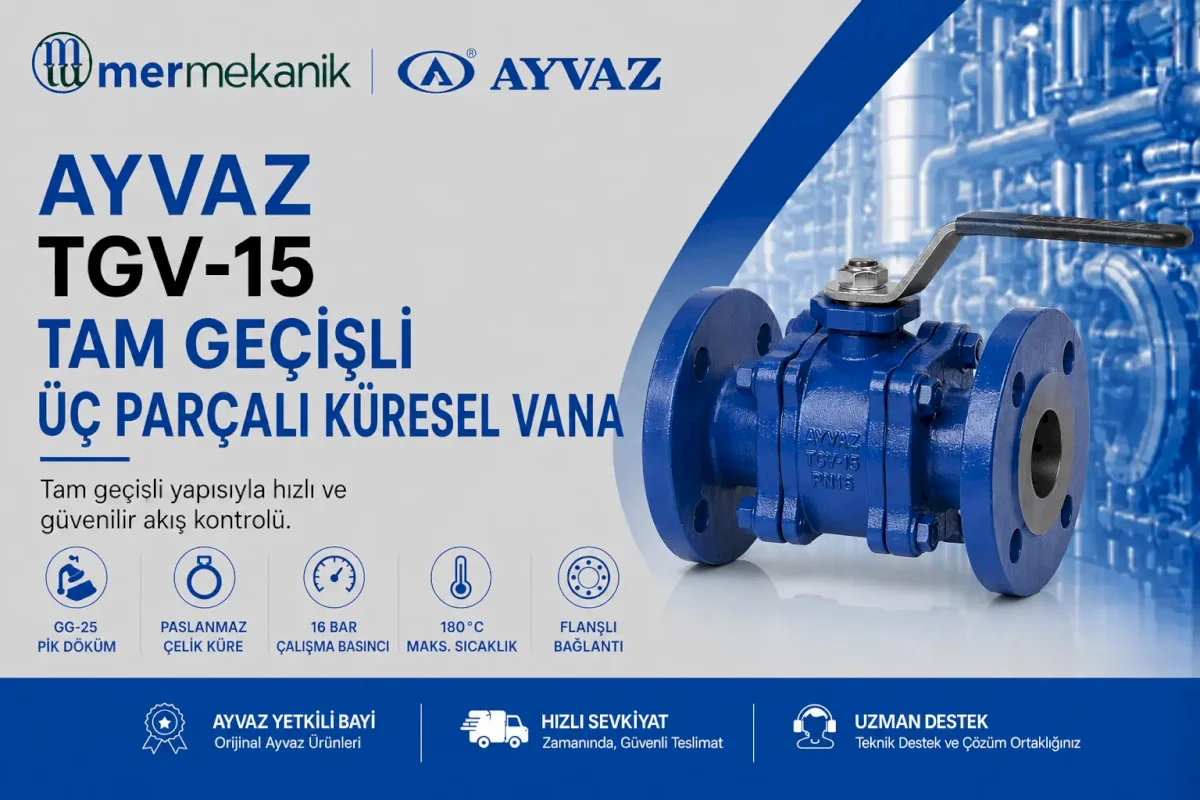

Ayvaz TGV-15 Tam Geçişli Üç Parçalı Küresel Vana

Ayvaz TGV-15, endüstriyel boru hatlarında akışın hızlı ve güvenilir şekilde açılıp kapatılması amacıyla kullanılan tam geçişli üç parçalı küresel vanadır. Küre içerisindeki geçiş kesitinin boru hattına uygun yapısı, vana tam açık konumdayken akış alanının korunmasına ve basınç kaybının sınırlandırılmasına yardımcı olur.

Üç parçalı gövde tasarımı, vananın merkez gövdesinin bağlantı flanşlarından ayrılabilmesine olanak sağlar. GG-25 pik döküm gövde ve kapak, paslanmaz çelik küre ve PTFE conta kullanılan TGV-15; flanşlı bağlantısı, 16 bar çalışma basıncı ve 180°C azami çalışma sıcaklığıyla farklı endüstriyel tesisat şartlarına yönelik bir akış kontrol çözümü sunar.

Ayvaz TGV-15 Ürün Özellikleri

• Tam geçişli küresel vana tasarımı
• Üç parçalı, bakım yapılabilir gövde yapısı
• GG-25 pik döküm gövde ve kapak
• Paslanmaz çelik küre
• PTFE conta
• Flanşlı tesisat bağlantısı
• 16 bar azami çalışma basıncı
• 180°C azami çalışma sıcaklığı
• DN15 ile DN200 arasında bağlantı seçenekleri
• Kol mekanizmasıyla çeyrek tur açma-kapama

Teknik Özellikler

TGV-15 Nasıl Çalışır?

Kumanda kolu 90 derece çevrildiğinde vana içerisindeki delikli küre de aynı oranda döner. Kürenin geçiş deliği boru hattıyla aynı doğrultuya geldiğinde vana açılır. Delik akış yönüne dik konuma getirildiğinde ise geçiş kapanır. Çeyrek tur çalışma prensibi, vananın kısa sürede açılıp kapatılmasını sağlar.

Tam Geçişli Yapının Avantajları

Tam geçişli küre yapısı, vana açık konumdayken akış kesitindeki daralmayı sınırlandırır. Bu özellik basınç kaybının azaltılmasına, akış veriminin korunmasına ve boru hattındaki gereksiz enerji kayıplarının önlenmesine yardımcı olur.

Üç Parçalı Gövde Tasarımı

TGV-15’in merkez gövdesi iki uç parça arasında bağlantı elemanlarıyla sabitlenmiştir. Bu yapı, uygun bakım prosedürleri uygulandığında iç parçalara erişimi kolaylaştırır. Bakım işlemleri yalnızca hat basıncı tamamen düşürüldükten ve akışkan güvenli biçimde tahliye edildikten sonra yetkili personel tarafından gerçekleştirilmelidir.

Kullanım Alanları

Ayvaz TGV-15; gövde, küre ve conta malzemelerinin taşınan akışkanla uyumluluğu doğrulanarak endüstriyel proseslerde, mekanik tesisatlarda ve hızlı açma-kapama gereken flanşlı boru hatlarında kullanılabilir. Ürün, debi ayarı amacıyla sürekli ara konumda çalıştırılmamalıdır.

Montaj ve Kullanım Bilgileri

Montaj öncesinde boru hattı temizlenmeli ve flanş yüzeyleri aynı eksende hizalanmalıdır. Bağlantı cıvataları karşılıklı ve dengeli şekilde sıkılmalı, boru hattındaki mekanik gerilim vana gövdesine aktarılmamalıdır. Kumanda kolunun rahat hareket edebilmesi için vana çevresinde yeterli kullanım alanı bırakılmalıdır.

Doğru TGV-15 Seçimi

Ürün seçiminde bağlantı çapı, akışkan türü, çalışma sıcaklığı, basınç ve malzeme uyumluluğu birlikte değerlendirilmelidir. Özellikle PTFE conta ve paslanmaz çelik kürenin kullanılacak akışkana uygunluğu teknik olarak doğrulanmalıdır.

Ürün Seçimi ve Teknik Destek

Mer Mekanik, Ayvaz TGV-15 için uygun DN ölçüsünün ve vana özelliklerinin tesisat şartlarına göre belirlenmesi konusunda teknik destek sağlar. Teklif talebinizde akışkan türünü, çalışma basıncını, sıcaklığı ve bağlantı çapını belirtmeniz doğru ürün seçimini hızlandıracaktır.
