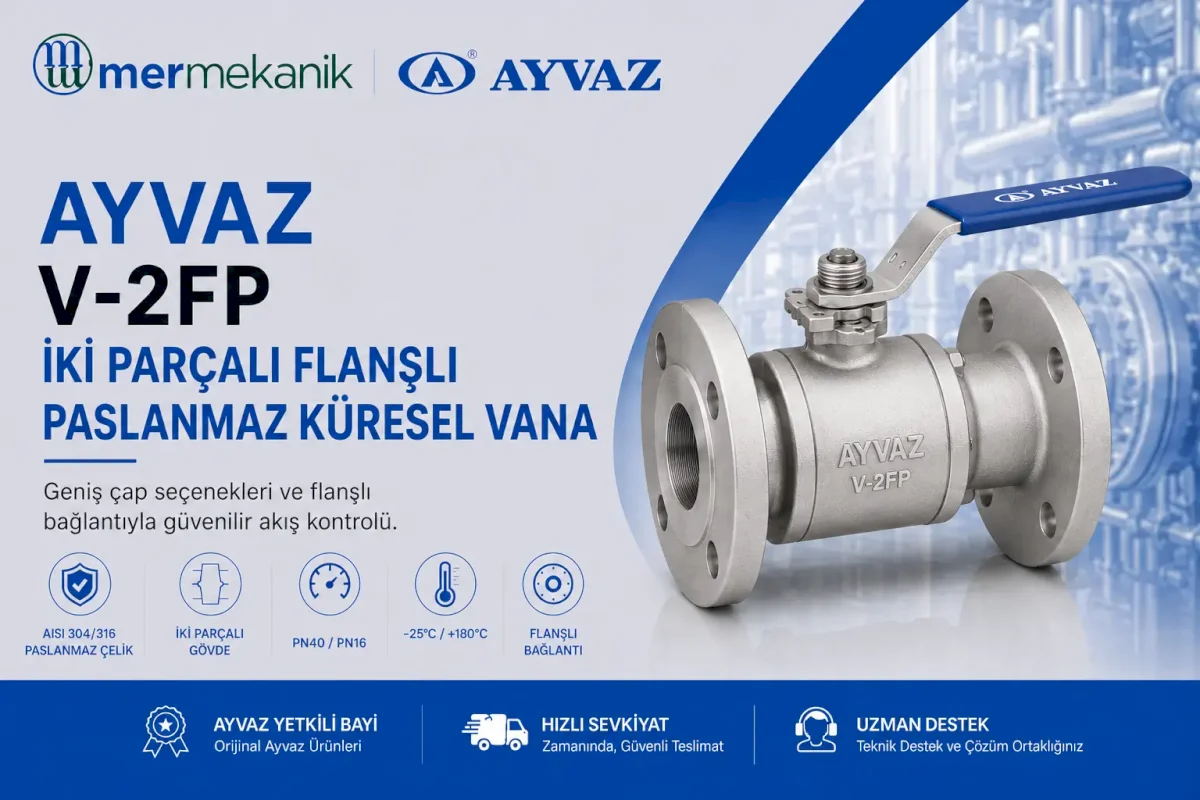

Ayvaz V-2FP İki Parçalı Flanşlı Paslanmaz Küresel Vana

Ayvaz V-2FP İki Parçalı Flanşlı Paslanmaz Küresel Vana, mekanik ve endüstriyel tesisatlarda akışkan geçişini hızlı şekilde açmak veya kapatmak amacıyla kullanılan geniş çap seçeneklerine sahip bir vana çözümüdür. İki parçalı paslanmaz gövdesi ve flanşlı bağlantısı, ürünün farklı kapasitelerdeki boru hatlarına uygulanabilmesini sağlar.

V-2FP modelinin gövde, kapak ve küre parçalarında AISI 304 veya AISI 316 paslanmaz çelik kullanılmaktadır. Ürünün sızdırmazlık elemanı R-PTFE malzemeden üretilmiştir. Çalışma sıcaklığı -25°C ile +180°C arasında olan vananın basınç sınıfı, seçilen bağlantı çapına göre PN40 veya PN16 olarak değişmektedir.

DN15 ile DN200 arasında sunulan V-2FP, küçük çaplı tesisatlardan yüksek debi gerektiren daha büyük boru hatlarına kadar farklı uygulama ihtiyaçlarına cevap verebilecek ölçü seçeneklerine sahiptir.

Mermekanik Mühendislik, Ayvaz Yetkili Bayi olarak V-2FP flanşlı paslanmaz küresel vana ve diğer Ayvaz akış kontrol ürünlerinde teknik seçim, fiyatlandırma ve proje bazlı tedarik desteği sağlamaktadır.

Ayvaz V-2FP Teknik Özellikleri

Ayvaz V-2FP Ölçüleri

Ayvaz V-2FP iki parçalı flanşlı paslanmaz küresel vana, farklı tesisat kapasitelerine uygun olarak aşağıdaki nominal çaplarda sunulmaktadır:

DN15 – DN20 – DN25 – DN32 – DN40 – DN50 – DN65 – DN80 – DN100 – DN125 – DN150 – DN200

Doğru vana çapı belirlenirken yalnızca mevcut boru ölçüsü dikkate alınmamalıdır. Sistemin debisi, akışkan hızı, çalışma basıncı, sıcaklığı ve kabul edilebilir basınç kaybı birlikte değerlendirilmelidir.

Ayvaz V-2FP Basınç Sınıfları

V-2FP modelinin basınç sınıfı vana çapına göre değişmektedir. Ayvaz kataloğunda belirtilen değerler aşağıdaki şekildedir:

Sipariş öncesinde seçilen vana çapına ait basınç sınıfı kontrol edilmelidir. Sistemin maksimum çalışma basıncı, ilgili çap için belirtilen basınç sınıfını aşmamalıdır.

Ayvaz V-2FP Ne İşe Yarar?

Ayvaz V-2FP, boru hattındaki akışkan geçişini tamamen açmak veya kapatmak için kullanılır. Vana koluna uygulanan 90 derecelik hareket, mil üzerinden küreye aktarılarak akış yolunun konumunu değiştirir.

Küre içerisindeki kanal boru hattıyla aynı doğrultuya geldiğinde vana açık konumdadır. Kanal akış yönüne dik çevrildiğinde ise geçiş kapatılır ve tesisatın ilgili bölümü izole edilir.

Ayvaz V-2FP Nasıl Çalışır?

V-2FP’nin çalışma mekanizması, paslanmaz çelik kürenin R-PTFE sızdırmazlık elemanları içerisinde döndürülmesine dayanır. Kolun çeyrek tur hareketi sayesinde vana kısa sürede tam açık veya tam kapalı konuma getirilebilir.

Küresel vanaların temel kullanım amacı açma ve kapamadır. Vananın sürekli yarı açık konumda debi ayarı için kullanılması, yüksek akış hızının küre ve conta yüzeylerinde bölgesel aşınma meydana getirmesine neden olabilir.

İki Parçalı Flanşlı Vana Yapısı

İki parçalı küresel vanalarda ana gövde ve bağlantı bölümü birleşerek vana gövdesini oluşturur. Bu yapı, V-2FP’yi üç parçalı flanşlı modellerden tasarım bakımından ayırır.

Flanşlı uçlar, vananın boru hattındaki karşı flanşlara conta ve cıvata takımı kullanılarak bağlanmasını sağlar. Bu bağlantı biçimi özellikle daha büyük çaplı tesisatlarda ve flanş standardıyla oluşturulmuş boru hatlarında tercih edilebilir.

Ayvaz V-2FP Avantajları

• AISI 304 veya AISI 316 paslanmaz çelik gövde ve kapak
• AISI 304 veya AISI 316 paslanmaz çelik küre
• R-PTFE sızdırmazlık elemanı
• İki parçalı kompakt gövde tasarımı
• Flanşlı tesisat bağlantısı
• Çapa göre PN40 veya PN16 basınç sınıfı
• -25°C ile +180°C çalışma sıcaklığı
• Çeyrek turla hızlı açma ve kapama
• DN15 ile DN200 arasında geniş çap seçeneği
• Farklı akışkan koşulları için AISI 304/316 alternatifleri

Ayvaz V-2FP Nerelerde Kullanılır?

Ayvaz V-2FP flanşlı paslanmaz küresel vana, teknik basınç, sıcaklık ve malzeme özelliklerinin uygun olduğu mekanik ve endüstriyel tesisatlarda akışkan hattını açmak veya kapatmak amacıyla kullanılabilir.

Ürünün belirli bir projeye uygunluğu; akışkanın kimyasal özellikleri, çalışma sıcaklığı, sistem basıncı, bağlantı çapı, flanş standardı ve seçilen AISI 304 veya AISI 316 malzeme alternatifi dikkate alınarak belirlenmelidir.

Ayvaz V-2FP ile V-3F Arasındaki Fark Nedir?

Ayvaz V-2FP iki parçalı, V-3F ise üç parçalı gövde yapısına sahip flanşlı paslanmaz küresel vanadır. İki ürün arasındaki diğer önemli farklar çap aralıkları, conta malzemeleri ve basınç sınıflarıdır.

V-2FP modelinde R-PTFE, V-3F modelinde ise PTFE conta kullanılmaktadır. V-2FP, DN15 ile DN200 arasında daha geniş bir çap aralığına sahiptir ve basınç sınıfı çapa göre PN40 veya PN16 olarak değişir. V-3F ise DN15 ile DN100 arasında sunulur ve PN40 basınç sınıfındadır.

Doğru model; tesisat çapı, çalışma basıncı, bakım gereksinimi, bağlantı standardı ve proje şartları birlikte değerlendirilerek seçilmelidir.

AISI 304 ve AISI 316 V-2FP Seçenekleri

V-2FP modeli, katalogda AISI 304 ve AISI 316 paslanmaz çelik seçenekleriyle belirtilmektedir. Bu iki malzeme farklı alaşım bileşimlerine ve korozyon direnci özelliklerine sahiptir.

AISI 316 paslanmaz çelik, içerdiği molibden sayesinde belirli korozif ortamlarda AISI 304’e göre daha yüksek dayanım gösterebilir. Ancak malzeme seçimi yapılırken akışkanın kimyasal içeriği, konsantrasyonu, sıcaklığı ve işletme şartları incelenmelidir.

Ayvaz V-2FP Seçerken Nelere Dikkat Edilmelidir?

• Tesisatın normal ve maksimum çalışma basıncı
• Seçilen çapa ait PN40 veya PN16 basınç sınıfı
• Akışkanın minimum ve maksimum sıcaklığı
• Akışkanın AISI 304 veya AISI 316 malzemeyle uyumu
• R-PTFE contanın uygulama şartlarına uygunluğu
• Gerekli nominal çap ve sistem debisi
• Flanş ölçüsü ve bağlantı standardı
• Montaj ve kol hareketi için kullanılabilir alan

Vana seçiminin yalnızca boru çapına göre yapılması yeterli değildir. Basınç sınıfının çapa göre değişmesi nedeniyle sipariş edilecek ürünün teknik değerleri ayrıca kontrol edilmelidir.

Ayvaz V-2FP Montajında Dikkat Edilmesi Gerekenler

Montaj öncesinde boru hattı içerisindeki kaynak kalıntıları, çapak ve yabancı maddeler temizlenmelidir. Karşı flanşların aynı eksende ve birbirine paralel olması sağlanmalıdır.

• Flanş yüzeyleri temiz ve hasarsız olmalıdır.
• Uygulamaya uygun flanş contası seçilmelidir.
• Cıvatalar çapraz sırayla ve dengeli biçimde sıkılmalıdır.
• Vana, boru hattındaki hizasızlığı düzeltmek için kullanılmamalıdır.
• Gövdeye aşırı mekanik yük bindirilmemelidir.
• Kolun rahatça hareket edebileceği alan bırakılmalıdır.
• Devreye alma öncesinde sızdırmazlık kontrolü yapılmalıdır.
• Bakım öncesinde hat basıncı tamamen tahliye edilmelidir.

Ayvaz V-2FP Fiyatları

Ayvaz V-2FP fiyatları; nominal çapa, AISI 304 veya AISI 316 malzeme seçeneğine, basınç sınıfına, sipariş miktarına, stok durumuna ve güncel ticari koşullara göre değişiklik gösterebilir.

DN15 ile DN200 arasındaki Ayvaz V-2FP iki parçalı flanşlı paslanmaz küresel vana fiyatları, stok bilgisi ve proje bazlı toplu alım teklifleri için Mermekanik Mühendislik ile iletişime geçebilirsiniz.

Ayvaz Yetkili Bayi – Mermekanik Mühendislik

Mermekanik Mühendislik, mekanik ve endüstriyel tesisat projelerinde kullanılan Ayvaz paslanmaz vanaların ve akış kontrol ekipmanlarının tedariğini sağlamaktadır.

Ayvaz V-2FP başta olmak üzere iki parçalı flanşlı paslanmaz vana, üç parçalı flanşlı küresel vana, dişli paslanmaz vana, çekvalf, pislik tutucu ve emniyet ventili gruplarında ürün seçimi, teknik değerlendirme, fiyatlandırma ve proje bazlı toplu alım talepleriniz için bizimle iletişime geçebilirsiniz.

Ayvaz V-2FP İki Parçalı Flanşlı Paslanmaz Küresel Vana için güncel fiyat, stok bilgisi ve proje teklifinizi Mermekanik Mühendislik’ten alın.
